专利号: 202421303306X
申请人: 天漳特种设备(福建)有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

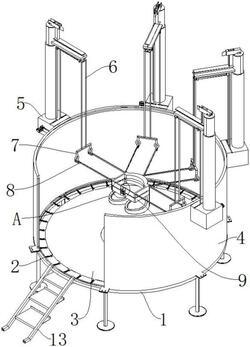

1.一种游乐场用蹦床结构,其特征在于,包括:支撑座(1),所述支撑座(1)的上表面呈环形阵列安装有多个连接弹簧(2),所述连接弹簧(2)内侧的一端安装有弹力网(3),所述支撑座(1)上安装有防护板(4),所述防护板(4)的表面安装有多个调节机构(5),所述调节机构(5)的表面设有两个弹性连接绳(6),所述弹性连接绳(6)外侧的一端固定连接有挂锁(7),所述支撑座(1)上方设有绑带(9),所述绑带(9)的表面安装有多个分别与多个所述挂锁(7)相适应的绑带(9),所述绑带(9)的两侧均固定连接有加固带(10),所述支撑座(1)的一侧安装有辅助梯(13)。

2.根据权利要求1所述的一种游乐场用蹦床结构,其特征在于,所述弹力网(3)包括由上至下的软橡胶网、超级尼龙网、超级橡胶网和软性橡胶网。

3.根据权利要求1所述的一种游乐场用蹦床结构,其特征在于,一侧所述加固带(10)外侧的一端安装有锁块(11),另一侧所述加固带(10)外侧的一端安装有与锁块(11)相适应的插块(12)。

4.根据权利要求1所述的一种游乐场用蹦床结构,其特征在于,所述调节机构(5)包括安装于防护板(4)表面的调节箱(501),所述调节箱(501)的内部转动连接有两个相互固定连接的收卷辊(502),所述弹性连接绳(6)的一端固定连接于收卷辊(502)的表面,所述调节箱(501)的顶部安装有纵向调节的电动伸缩杆(503),所述电动伸缩杆(503)活塞杆的表面安装有连接板(504),所述连接板(504)的下表面安装有多个安装座(505),所述安装座(505)的内侧转动连接有两个与弹性连接绳(6)相适应的第一限位环(506)。

5.根据权利要求4所述的一种游乐场用蹦床结构,其特征在于,所述调节箱(501)的内部转动连接有两个往复丝杆(507),且两个往复丝杆(507)固定连接,所述往复丝杆(507)的表面螺纹连接有内螺纹块(508),所述内螺纹块(508)的表面转动连接有两个第二限位环(509),且两个第二限位环(509)均与弹性连接绳(6)接触,所述调节箱(501)的内壁固定连接有两个限位轨(510),且两个第二限位环(509)分别滑动连接于两个限位轨(510)的表面。

6.根据权利要求5所述的一种游乐场用蹦床结构,其特征在于,所述调节箱(501)一侧的表面安装有折型板(511),所述折型板(511)的表面安装有伺服电机(512),且伺服电机(512)的输出轴与收卷辊(502)的一端固定连接,所述伺服电机(512)的输出轴与往复丝杆(507)的表面均固定连接有皮带轮(513),两个所述皮带轮(513)通过传动皮带(514)转动连接。
