专利号: 2024213028875
申请人: 南京胜捷电机制造有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

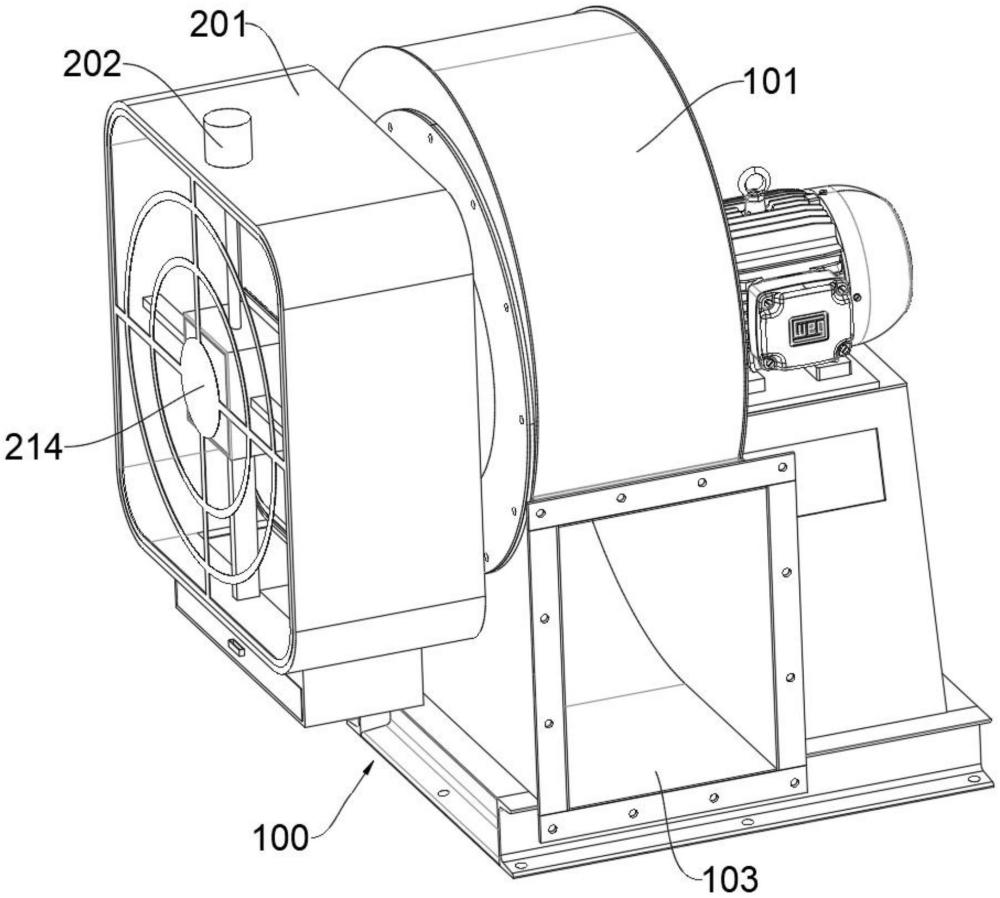

1.一种鼓风机降噪消声装置,其特征在于,包括:

主体单元(100),所述主体单元(100)包括鼓风机主体(101),所述鼓风机主体(101)的左侧固定连接有进风管(102),所述鼓风机主体(101)的前侧固定连接有出风管(103);

过滤组件(200),所述过滤组件(200)包括固定箱(201)和连接箱(209),所述连接箱(209)设置在固定箱(201)内,所述固定箱(201)与进风管(102)固定连接,所述固定箱(201)的上端固定连接有减速电机(202),所述减速电机(202)的输出端贯穿固定箱(201)的上端并固定连接有转动杆(203),所述转动杆(203)的下端固定套接有一号锥齿轮(204),所述一号锥齿轮(204)的下端啮合连接有二号锥齿轮(205),所述二号锥齿轮(205)的中心处固定穿插有横杆(206),所述横杆(206)的另一端固定连接有圆盘(207),所述圆盘(207)的另一侧等间距的固定连接有多个清洁刷(208),所述固定箱(201)内设置有过滤网(212)。

2.根据权利要求1所述的一种鼓风机降噪消声装置,其特征在于:所述固定箱(201)的内壁上固定连接有固定框(211),所述固定框(211)上对称开设有多个安装孔,所述过滤网(212)与固定框(211)之间通过多个螺栓固定安装。

3.根据权利要求1所述的一种鼓风机降噪消声装置,其特征在于:所述转动杆(203)的一端贯穿连接箱(209)的上端并转动连接在连接箱(209)的内壁中,所述固定箱(201)与进风管(102)之间通过进风孔相连通。

4.根据权利要求1所述的一种鼓风机降噪消声装置,其特征在于:所述固定箱(201)的下端固定连接有集尘盒(213),所述集尘盒(213)与固定箱(201)之间通过进料孔连通,所述集尘盒(213)的前侧开设有出料口,所述出料口中设置有密封塞。

5.根据权利要求1所述的一种鼓风机降噪消声装置,其特征在于:所述连接箱(209)与固定箱(201)之间通过多个连接杆(210)固定连接,所述固定箱(201)的左侧设置有通风口。

6.根据权利要求1所述的一种鼓风机降噪消声装置,其特征在于:所述横杆(206)的一端转动连接在连接箱(209)的内壁上,所述横杆(206)的另一端贯穿连接箱(209)的侧壁并转动连接在连接箱(209)的内壁中。
