专利号: 2024213026757
申请人: 上海镪翰科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

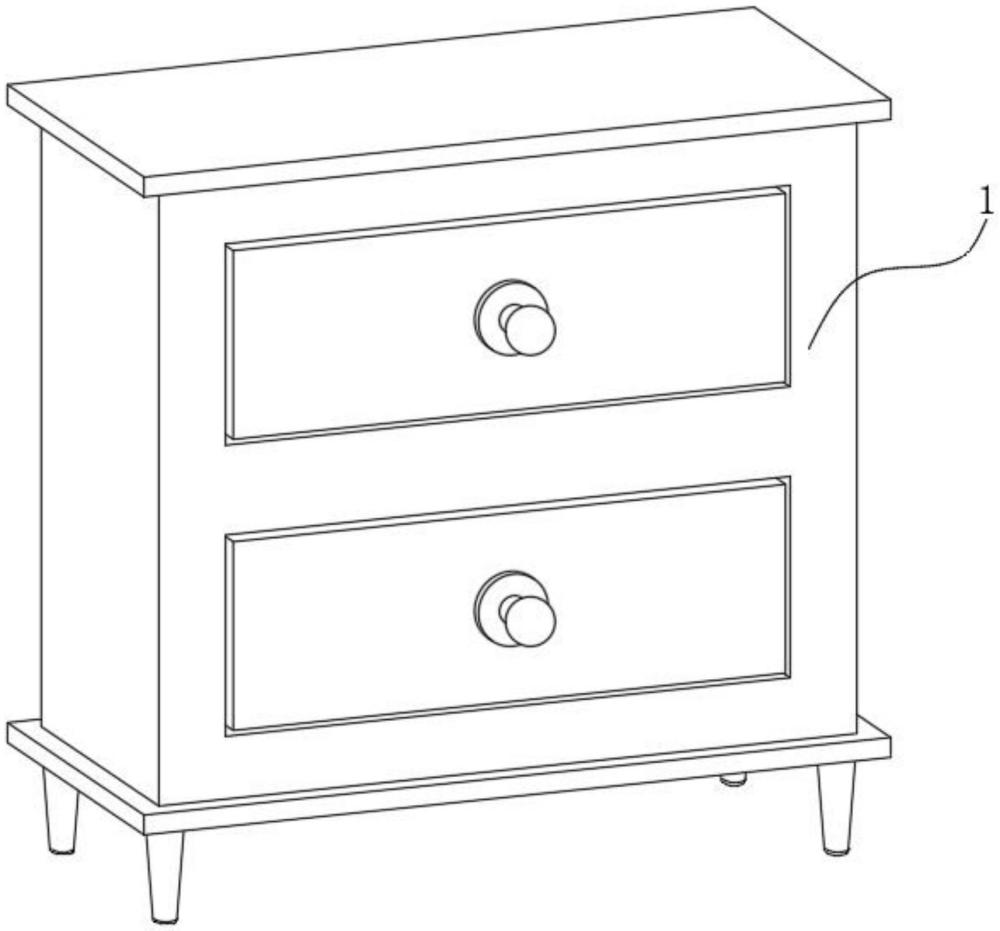

1.一种隐藏式灯光的家具柜,包括家具柜本体(1),其下端设置有4个对其进行支撑的杆件,且所述家具柜本体(1)上端板状结构前侧开设有长条形凹槽;

其特征在于,还包括:

安装组件(2),设置在所述家具柜本体(1)前侧开设的长条形凹槽内;

夹持组件(3),与所述安装组件(2)相互连接;

LED灯柱本体(4),设置在所述夹持组件(3)上。

2.根据权利要求1所述的一种隐藏式灯光的家具柜,其特征在于:所述安装组件(2)由连接板(201)、固定螺钉(202)、承接板(203)和反光板(204)构成。

3.根据权利要求2所述的一种隐藏式灯光的家具柜,其特征在于:所述连接板(201)设置在所述家具柜本体(1)上开设凹槽的左右两侧,且所述固定螺钉(202)贯穿于所述连接板(201),并且承接板(203)安装在所述连接板(201)上。

4.根据权利要求2所述的一种隐藏式灯光的家具柜,其特征在于:所述固定螺钉(202)通过所述家具柜本体(1)上开设的螺纹孔洞与所述家具柜本体(1)相互连接,且反光板(204)上端与所述家具柜本体(1)相互连接。

5.根据权利要求2所述的一种隐藏式灯光的家具柜,其特征在于:所述夹持组件(3)由固定板(301)、第一延伸板(302)、连接螺杆(303)、第二延伸板(304)、移动板(305)、导向板(306)和导向杆(307)组成。

6.根据权利要求5所述的一种隐藏式灯光的家具柜,其特征在于:所述固定板(301)安装在所述承接板(203)上,且第一延伸板(302)安装在所述固定板(301)的下端,并且连接螺杆(303)通过所述第一延伸板(302)上开设的螺纹孔洞与第一延伸板(302)相互连接,同时所述固定板(301)与所述LED灯柱本体(4)相互贴合。

7.根据权利要求5所述的一种隐藏式灯光的家具柜,其特征在于:所述第二延伸板(304)上开设的贯穿凹槽内滑动设置有所述连接螺杆(303),且移动板(305)下端安装有所述第二延伸板(304),并且所述移动板(305)与所述LED灯柱本体(4)相互贴合。

8.根据权利要求5所述的一种隐藏式灯光的家具柜,其特征在于:所述导向板(306)安装在所述移动板(305)的上端,且导向杆(307)通过所述导向板(306)上开设的贯穿凹槽与所述导向板(306)构成滑动连接,并且所述导向杆(307)通过板状结构安装在所述承接板(203)上。
