专利号: 2024212996012
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

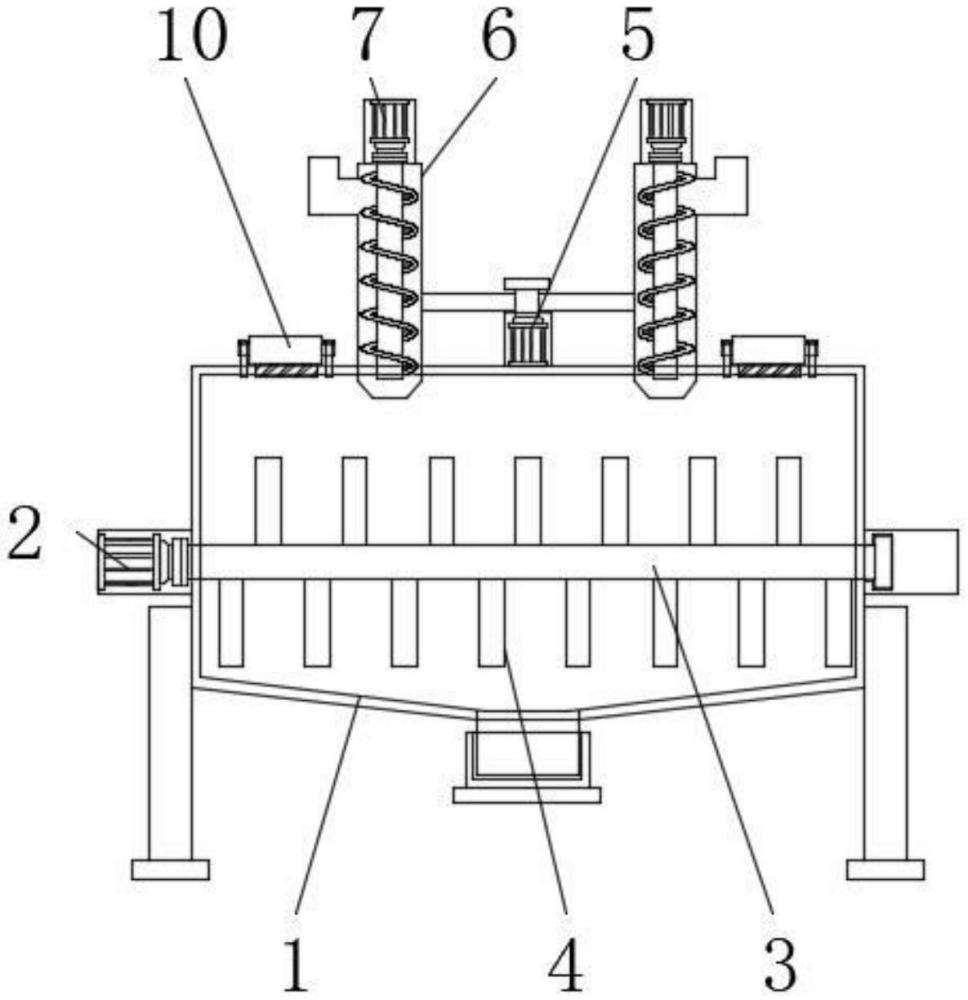

1.一种畜禽微量元素预混合饲料加工用配比装置,包括混合机(1),所述混合机(1)于外侧设有第一电机(2),且第一电机(2)输出轴的一端通过联轴器连接第一转轴(3),所述第一转轴(3)于外壁均匀设有多组搅拌叶片(4),其特征在于:所述混合机(1)于上端面设有第二电机(5),且第二电机(5)上设有输出轴,所述输出轴于两侧外壁分别设有连接杆,且连接杆的另一端连接固定壳(19),所述固定壳(19)之间设有连接板(18),且连接板(18)于外侧设有多组滑块,且滑块穿插于混合机(1)上,所述固定壳(19)于内部设有多组进料管(6),且进料管(6)上设有进料口,所述进料管(6)内设有第三电机(7),且第三电机(7)输出轴的一端通过联轴器连接第二转轴(8),所述第二转轴(8)于外壁设有绞龙叶片(9);

所述混合机(1)的上端面于四角分别开设有螺旋孔,且螺旋孔内分别穿插有螺旋盖(10)、固定架(12),所述螺旋盖(10)、固定架(12)靠上端于两侧外壁分别设有固定块,且固定块上分别穿插有卡合杆(11),所述卡合杆(11)的下端卡合于混合机(1)上;

所述固定架(12)于内部设有微型伺服电机(13),且微型伺服电机(13)输出轴的一端通过联轴器连接螺杆(14),所述螺杆(14)于一侧对应设有滑杆(15),且螺杆(14)、滑杆(15)上穿插有活动块(16),所述活动块(16)于两侧外壁分别设有连接块,且连接块的另一端连接喷臂,所述喷臂于外侧均匀设有多组喷头(17),且喷臂上设有进水管,所述进水管的另一端通过水泵连接水源。

2.根据权利要求1所述的一种畜禽微量元素预混合饲料加工用配比装置,其特征在于:

所述进料管(6)在第二电机(5)的作用下通过固定壳(19)、连接板(18)与混合机(1)构成旋转结构。

3.根据权利要求1所述的一种畜禽微量元素预混合饲料加工用配比装置,其特征在于:

所述绞龙叶片(9)在第三电机(7)的作用下通过第二转轴(8)于进料管(6)内构成旋转结构。

4.根据权利要求1所述的一种畜禽微量元素预混合饲料加工用配比装置,其特征在于:

所述螺旋盖(10)通过螺旋孔与混合机(1)构成螺旋锁紧结构,且螺旋盖(10)、固定架(12)分别通过卡合杆(11)与混合机(1)构成卡合限位结构。

5.根据权利要求1所述的一种畜禽微量元素预混合饲料加工用配比装置,其特征在于:

所述喷头(17)在微型伺服电机(13)的作用下通过螺杆(14)、滑杆(15)、活动块(16)与固定架(12)构成限位滑动结构,且喷头(17)在水泵的作用下通过进水管、喷臂与水源形成连通结构。
