专利号: 2024212976343
申请人: 日照中浩新能源设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

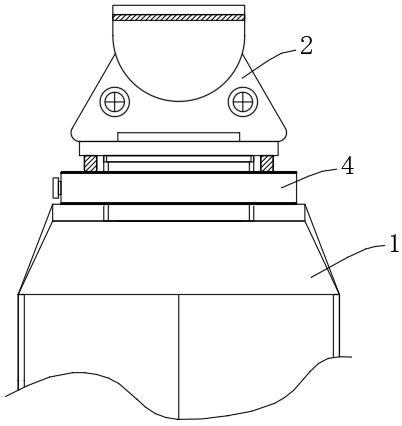

1.一种储罐接口快速连接机构,包括储罐本体(1),储罐本体(1)上端设置有对接于内腔的连接口(3),还包括卡接于连接口(3)上端的连接嘴(2),其特征在于:所述储罐本体(1)上端位于连接口(3)的外侧固定连接有固定框(4),所述连接嘴(2)底部固定连接有螺纹销(5),而储罐本体(1)上端固定连接有对接于螺纹销(5)底部的固定座(6),所述螺纹销(5)活动贯穿固定座(6)后延伸至其内腔,所述固定座(6)上端转动连接有转动套(7),且转动套(7)螺纹套设于螺纹销(5)外侧,所述固定框(4)内部活动对称设置有两组活动板(8),且活动板(8)的对接面设置有卡接于转动套(7)外侧的卡接槽(9)。

2.根据权利要求1所述的一种储罐接口快速连接机构,其特征在于:所述连接嘴(2)底部设置有环形卡槽(201),而连接口(3)上端设置有环形卡块,所述环形卡槽(201)与环形卡块之间卡接配合。

3.根据权利要求2所述的一种储罐接口快速连接机构,其特征在于:所述环形卡槽(201)的内壁设置有密封垫。

4.根据权利要求3所述的一种储罐接口快速连接机构,其特征在于:所述固定框(4)内横向转动设置有转轴(401)、限位轴(402),且转轴(401)、限位轴(402)均活动贯穿两组对称的活动板(8)。

5.根据权利要求4所述的一种储罐接口快速连接机构,其特征在于:所述转轴(401)一端活动贯穿固定框(4)后固定连接有把手(403),所述转轴(401)位于固定框(4)内腔部分的表面对称设置有方向相反的螺纹,而转轴(401)通过外侧方向相反的螺纹分别螺纹贯穿连接于两组活动板(8)。

6.根据权利要求5所述的一种储罐接口快速连接机构,其特征在于:所述固定座(6)内腔纵向设置有限位杆(601),而限位杆(601)横截面为正方向,所述限位杆(601)滑动贯穿插接于螺纹销(5)的底部。

7.根据权利要求6所述的一种储罐接口快速连接机构,其特征在于:所述卡接槽(9)的内壁以及转动套(7)的外壁均设置有相互摩擦接触的橡胶垫。
