专利号: 2024212975001
申请人: 吴江市民盛建材有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

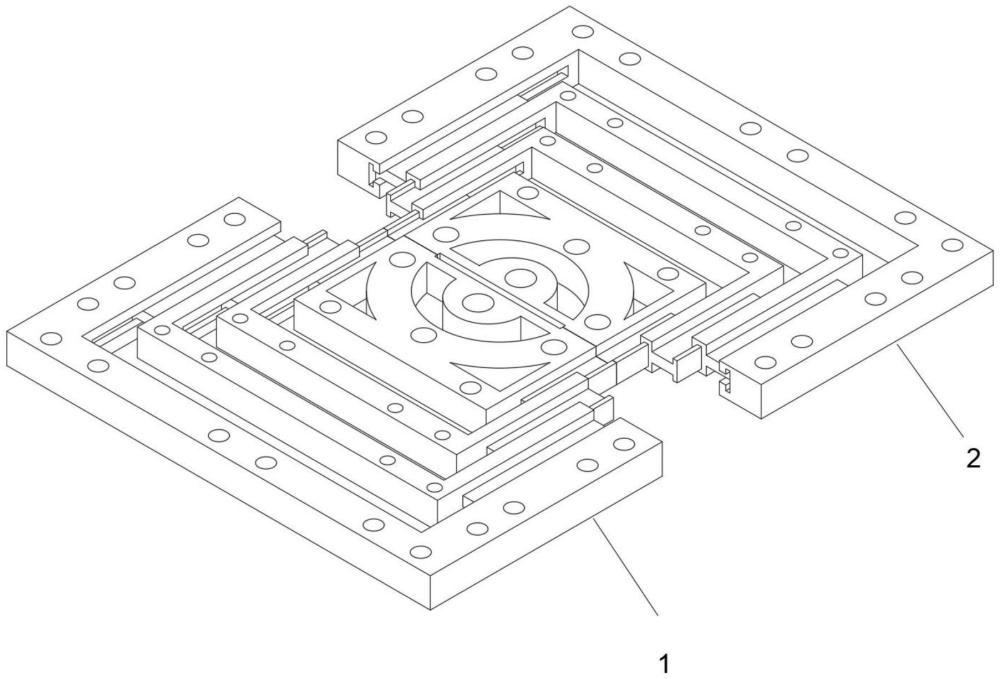

1.一种电梯轿底加强筋板,包括第一加固支撑主体(1)和第二加固支撑主体(2),其特征在于:所述第二加固支撑主体(2)设置在所述第一加固支撑主体(1)的一侧,且所述第一加固支撑主体(1)和所述第二加固支撑主体(2)呈镜像对称分布,所述第一加固支撑主体(1)和所述第二加固支撑主体(2)结构相同。

2.根据权利要求1所述的一种电梯轿底加强筋板,其特征在于:所述第一加固支撑主体(1)和所述第二加固支撑主体(2)均包括第二加固支撑架(3)、第三加固支撑架(4)、第二滑动卡板(8)、第三滑动卡板(9)和第一加固支撑架(10),所述第三滑动卡板(9)固定连接在所述第二加固支撑架(3)的两端外侧,所述第二滑动卡板(8)固定连接在所述第三加固支撑架(4)的两端外侧,且所述第二加固支撑架(3)通过所述第三滑动卡板(9)滑动卡接在所述第一加固支撑架(10)的内部,所述第三加固支撑架(4)通过第二滑动卡板(8)滑动卡接在所述第二加固支撑架(3)的内部。

3.根据权利要求2所述的一种电梯轿底加强筋板,其特征在于:所述第三加固支撑架(4)的内部设置有加固支撑板(5),所述加固支撑板(5)的两端固定连接有第一滑动卡板(7),且所述第一滑动卡板(7)滑动卡接在所述第三加固支撑架(4)的内部。

4.根据权利要求3所述的一种电梯轿底加强筋板,其特征在于:所述第一加固支撑架(10)、第二加固支撑架(3)、第三加固支撑架(4)和所述加固支撑板(5)上均匀贯穿开设有固定安装孔(6)。

5.根据权利要求4所述的一种电梯轿底加强筋板,其特征在于:所述第一加固支撑架(10)、第二加固支撑架(3)和第三加固支撑架(4)均呈U型状设置。

6.根据权利要求5所述的一种电梯轿底加强筋板,其特征在于:所述加固支撑板(5)的中部呈半圆状设置。
