专利号: 2024212965211
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

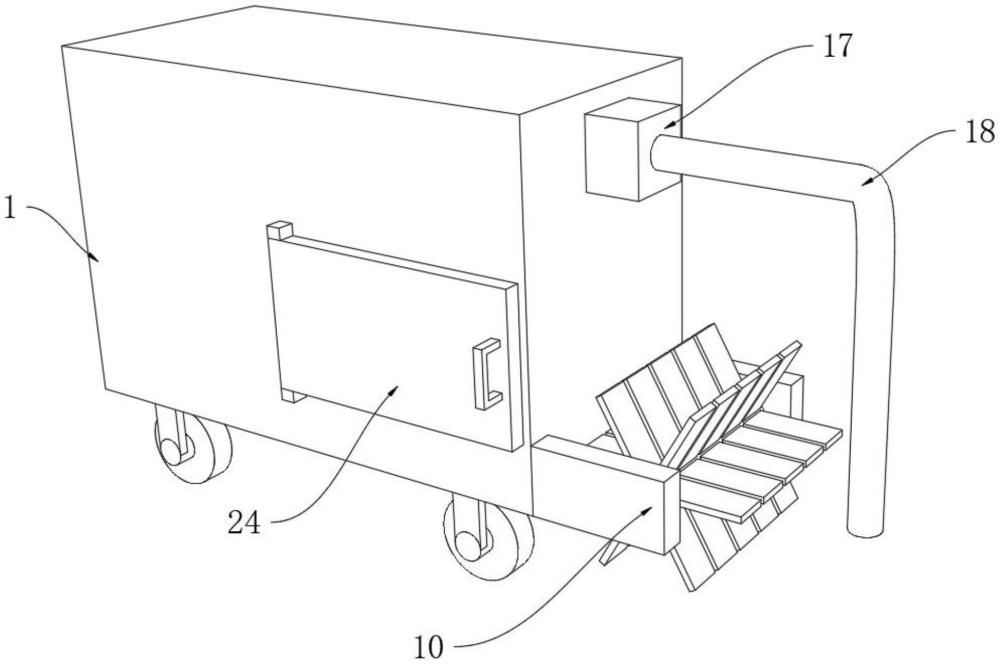

1.一种水利工程清淤车,包括车体(1),其特征在于:所述车体(1)的内部设置为中空,车体(1)的内部设置有分离框(2),分离框(2)的内部设置有连接板(3),分离框(2)和连接板(3)之间设置有滤网(16),两个连接板(3)之间转动连接有连接轴(4),连接轴(4)的两端与连接板(3)相反的一侧表面平齐,连接轴(4)的内部开设有卡合槽(6),连接轴(4)的外表面固定连接有第一搅动叶片(5),车体(1)的内部转动连接有卡合杆(7),卡合杆(7)和卡合槽(6)滑动连接,卡合杆(7)的右端和车体(1)的内壁转动连接,车体(1)的右侧壁设置为中空,车体(1)右侧壁内部的腔室中转动连接有转动杆(9),转动杆(9)位于卡合杆(7)的轴向下侧,车体(1)的右侧表面固定连接有电机(8),电机(8)的输出轴转动贯穿进车体(1)的内部并和转动杆(9)固定连接,车体(1)的前侧表面固定连接有两个固定板(10),两个固定板(10)之间设置有搅动组件,转动杆(9)的外表面设置有连接组件。

2.根据权利要求1所述的一种水利工程清淤车,其特征在于:所述连接组件包括第一传动组件(11),第一传动组件(11)包括两个皮带轮和皮带,两个皮带轮分别套设在转动杆(9)的外表面和电机(8)输出轴的外表面,皮带套设在两个皮带轮之间,并且第一传动组件(11)位于车体(1)右侧壁的内部。

3.根据权利要求1所述的一种水利工程清淤车,其特征在于:所述搅动组件包括驱动轴体(12),驱动轴体(12)转动连接有两个固定板(10)之间,驱动轴体(12)的外表面固定连接有第二搅动叶片(13),右侧固定板(10)的内部中空,驱动轴体(12)的右端转动贯穿进右侧固定板(10)的内部,右侧固定板(10)和车体(1)的右侧壁内部相连通,右侧固定板(10)的内部设置有第二传动组件(14),第二传动组件(14)同样包括两个皮带轮和皮带,两个皮带轮分别套设在驱动轴体(12)的右端外表面和转动杆(9)的外表面。

4.根据权利要求3所述的一种水利工程清淤车,其特征在于:所述车体(1)的内部固定安装有过滤板(15),过滤板(15)设置在分离框(2)的后侧。

5.根据权利要求4所述的一种水利工程清淤车,其特征在于:所述车体(1)的前侧表面固定安装有第一水泵(17),第一水泵(17)的进水端和出水端均设置有进水管(18),进水管(18)的贯穿进车体(1)的内部,车体(1)的后侧表面固定安装有第二水泵(19),第二水泵(19)的进水端和出水端均设置有出水管(20),出水管(20)贯穿进车体(1)的内部。

6.根据权利要求5所述的一种水利工程清淤车,其特征在于:所述车体(1)的左侧表面开设有通口(21),通口(21)和车体(1)内部相连通,车体(1)和分离框(2)相适配,通口(21)的外侧设置有开合门(24)。

7.根据权利要求6所述的一种水利工程清淤车,其特征在于:所述车体(1)的侧壁开设有限位槽(22),分离框(2)的外表面固定连接有限位板(23),限位板(23)和限位槽(22)滑动连接。

8.根据权利要求7所述的一种水利工程清淤车,其特征在于:所述车体(1)的下侧设置有万向轮(25)。
