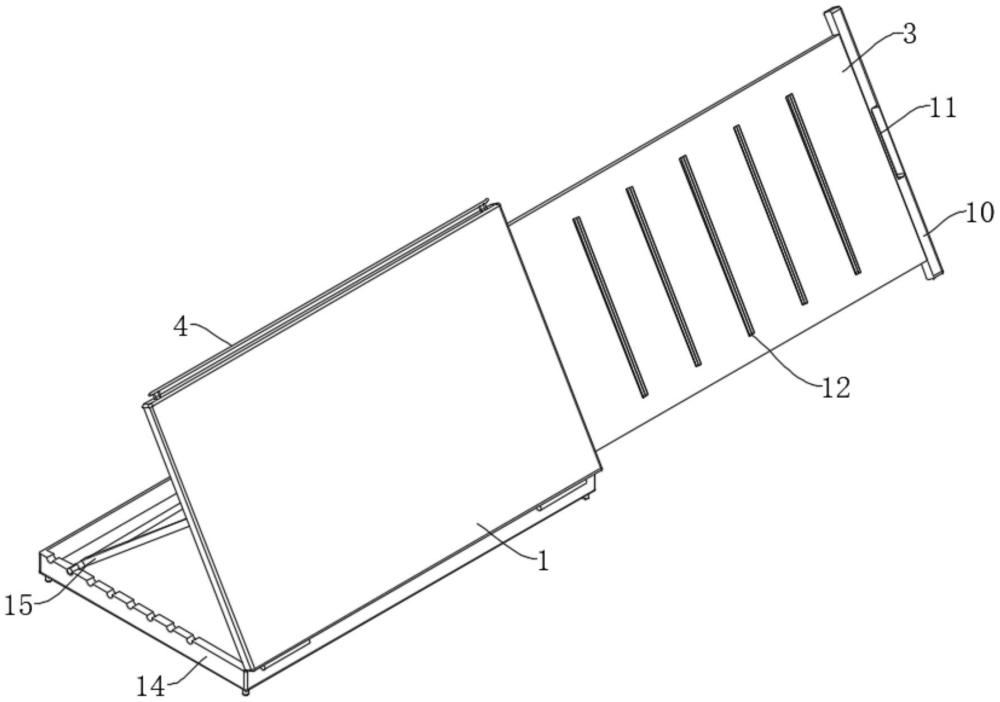

1.一种设计用绘图装置，包括绘图板(1)，其特征在于，所述绘图板(1)的下侧通过合页连接有支撑板(14)，所述绘图板(1)的背面铰接有限位架(15)，所述支撑板(14)的内部等距开设有与限位架(15)相适配的定位槽，所述绘图板(1)的内部开设有容纳槽(2)，且容纳槽(2)的内部插设有延伸板(3)。

2.根据权利要求1所述的一种设计用绘图装置，其特征在于，所述延伸板(3)的外侧连接有固定块(6)，且固定块(6)的内部插设有引导杆(9)，所述引导杆(9)的两端和延伸板(3)的内壁相连接，所述引导杆(9)设置为L型结构。

3.根据权利要求2所述的一种设计用绘图装置，其特征在于，所述绘图板(1)侧边分布有连接杆(4)，且连接杆(4)的内侧对称连接有限位杆(5)，所述限位杆(5)贯穿绘图板(1)内壁延伸至延伸板(3)之中，所述固定块(6)的内部开设有与限位杆(5)相适配的限位槽。

4.根据权利要求1所述的一种设计用绘图装置，其特征在于，所述延伸板(3)的侧壁连接有拉板(10)，且拉板(10)的中心位置处开设有抠槽(11)。

5.根据权利要求1所述的一种设计用绘图装置，其特征在于，所述延伸板(3)的内部开设有笔槽(12)，且笔槽(12)横向等距分布在延伸板(3)的上表面。

6.根据权利要求5所述的一种设计用绘图装置，其特征在于，所述笔槽(12)的内壁对称连接有橡胶板(13)，且橡胶板(13)设置为倾斜结构。

7.根据权利要求3所述的一种设计用绘图装置，其特征在于，所述连接杆(4)的内侧连接有联动杆(8)，所述绘图板(1)的内壁开设有与联动杆(8)相适配的槽洞，且槽洞的内壁连接有弹簧(7)，所述弹簧(7)的另一端和联动杆(8)固定连接。
