专利号: 2024212960434
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-02-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

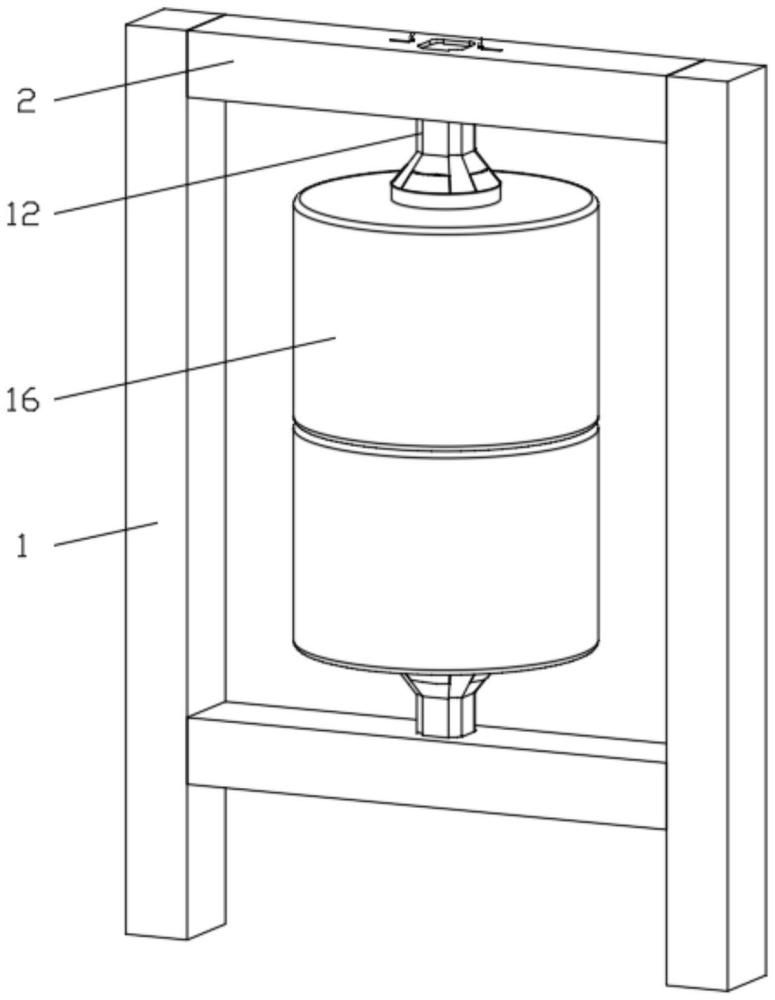

1.一种组装式公路旋转防撞护栏,包括立柱(1),其特征在于:所述立柱(1)的侧壁固定连接有横板(2),所述横板(2)的顶面中部贯穿设置有卡口(3),所述卡口(3)内可拆卸设置有卡座(12),所述卡座(12)的端面固定连接有凸盘(14),所述凸盘(14)背向卡座(12)的一面设置有凹口(15),所述立柱(1)的一侧设置有旋转筒(16),所述旋转筒(16)的顶面中部穿插固定连接有凸轴(17),所述凸轴(17)与凹口(15)相对应且相配合。

2.如权利要求1所述的一种组装式公路旋转防撞护栏,其特征在于,所述横板(2)的数量有两个,两个所述横板(2)呈上下放置,且所述旋转筒(16)位于两个所述横板(2)之间。

3.如权利要求1所述的一种组装式公路旋转防撞护栏,其特征在于,所述横板(2)的内部设置有通口(4),且所述通口(4)的一端延伸至卡口(3)内。

4.如权利要求3所述的一种组装式公路旋转防撞护栏,其特征在于,所述横板(2)的侧壁设置有导向口(5),且所述导向口(5)的一端延伸至通口(4)内。

5.如权利要求4所述的一种组装式公路旋转防撞护栏,其特征在于,所述通口(4)的内部滑动连接有活动盘(6),所述活动盘(6)的侧壁固定连接有立杆(7),所述立杆(7)位于导向口(5)内,且所述立杆(7)可在导向口(5)内平移,所述立杆(7)的顶端固定连接有把手(8),所述把手(8)位于导向口(5)的上方。

6.如权利要求5所述的一种组装式公路旋转防撞护栏,其特征在于,所述活动盘(6)的一面固定连接有弹簧(9),所述活动盘(6)的另一面固定连接有凸柱(10),所述凸柱(10)背向活动盘(6)的一面固定连接有卡板(11),所述弹簧(9)以及凸柱(10)均位于通口(4)内,且所述弹簧(9)背向活动盘(6)的一面与通口(4)的内壁固定连接。

7.如权利要求6所述的一种组装式公路旋转防撞护栏,其特征在于,所述卡座(12)的两侧面均设置有卡孔(13),所述卡板(11)与卡孔(13)相对应且相配合。

8.如权利要求1所述的一种组装式公路旋转防撞护栏,其特征在于,所述凸盘(14)的尺寸大于卡座(12)的尺寸。
