专利号: 202421293901X
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

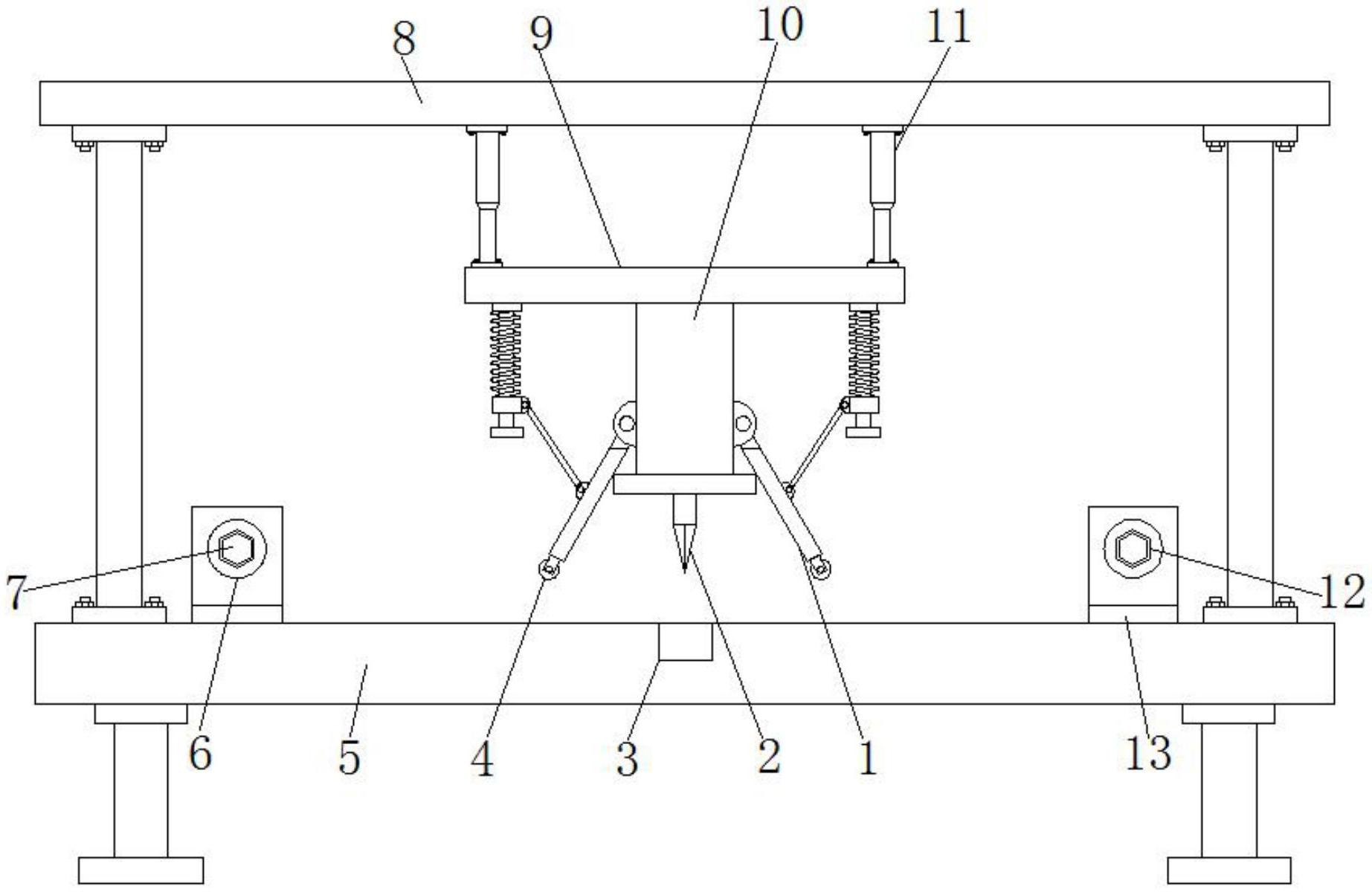

1.一种纺织品用剪切设备,包括底板(5),其特征在于:所述底板(5)顶端的中间位置处开设有剪切槽(3),且底板(5)的顶端安装有顶板(8),所述顶板(8)的下方设置有连接板(9),且连接板(9)顶端的四周均安装有电动伸缩杆(11),所述电动伸缩杆(11)的顶端通过螺栓和顶板(8)底端相连接,所述连接板(9)底端的两侧均安装有工形杆(17),且工形杆(17)的外侧套设有套块(16),所述套块(16)的顶端通过焊接连接有弹簧块(14),所述连接板(9)底端的中间位置处安装有安装块(10),且安装块(10)的底端安装有剪切刀头(2),所述安装块(10)的两侧均通过铰接件铰接有活动板(1),且活动板(1)的底端通过轴承安装有压辊(4),所述压辊(4)一侧的两端通过铰接件铰接有连接杆(18)。

2.根据权利要求1所述的一种纺织品用剪切设备,其特征在于:所述活动板(1)处于倾斜状态,且活动板(1)的一侧和安装块(10)一侧底端相接触,所述压辊(4)底端的高度位置低于剪切刀头(2)底端高度位置。

3.根据权利要求2所述的一种纺织品用剪切设备,其特征在于:所述连接杆(18)的一端通过铰接件和套块(16)一侧相铰接,且连接杆(18)处于倾斜状态。

4.根据权利要求2所述的一种纺织品用剪切设备,其特征在于:所述剪切刀头(2)设置在剪切槽(3)的正上方,且剪切刀头(2)长度的大小小于剪切槽(3)长度大小。

5.根据权利要求1所述的一种纺织品用剪切设备,其特征在于:所述底板(5)顶端的两侧均安装有安装板(13),且安装板(13)内部的一端通过轴承安装有连接片(15),所述连接片(15)的一端安装有卡块(7),所述安装板(13)的内部设置有活动辊(6),且活动辊(6)的一端开设有卡槽(12)。

6.根据权利要求5所述的一种纺织品用剪切设备,其特征在于:所述卡槽(12)和卡块(7)的竖截面形状均为正六边形,且卡块(7)的一端贯穿活动辊(6)一端并延伸至卡槽(12)内部,所述卡块(7)的外侧和卡槽(12)内壁相接触。

7.根据权利要求1所述的一种纺织品用剪切设备,其特征在于:所述弹簧块(14)套设在工形杆(17)的外侧,且弹簧块(14)的顶端通过焊接和工形杆(17)内部顶端相接触。
