专利号: 2024212923524
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

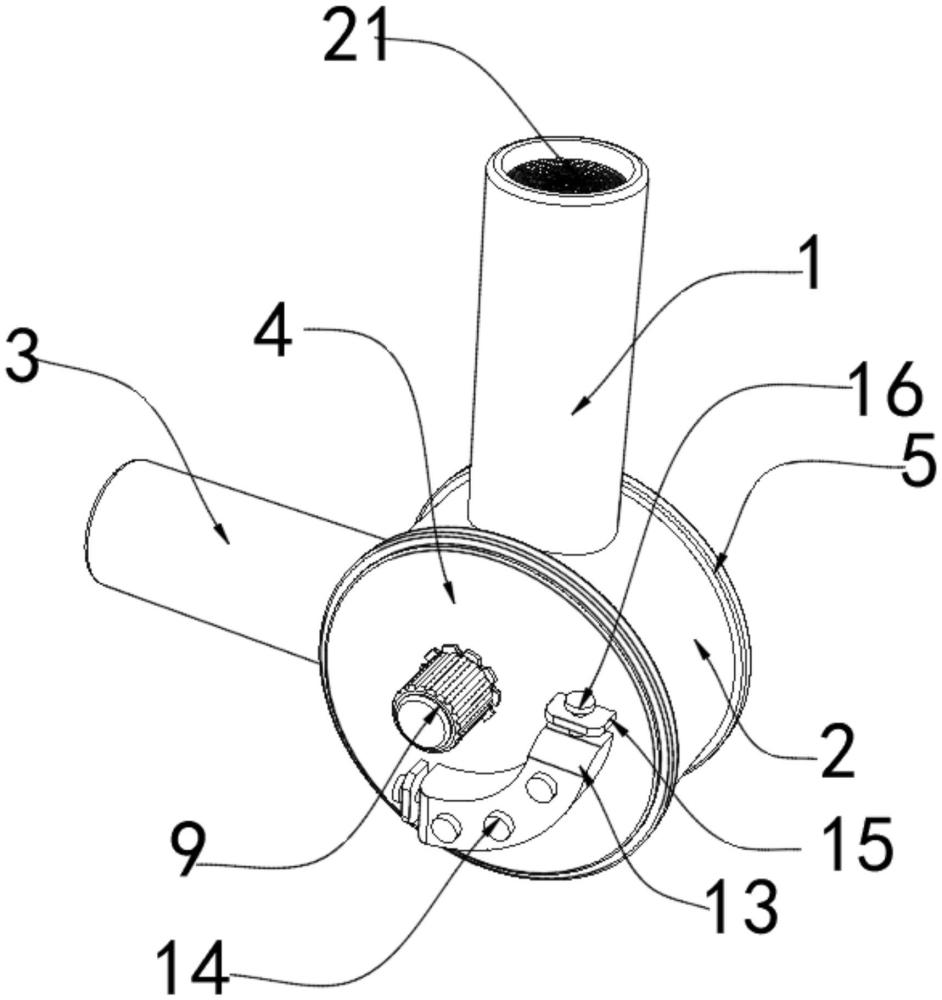

1.一种内齿合齿轮泵,包括泵体(2)和分别连通安装在泵体(2)顶端和侧壁的第一输送管(1)和第二输送管(3),所述泵体(2)的内部转动安装有内齿轮(7),所述泵体(2)的内壁设置有外齿环(8),所述内齿轮(7)与外齿环(8)相互啮合,所述泵体(2)的两侧均法兰连接有盖板(4),两个所述盖板(4)之间转动连接有转轴(6),所述转轴(6)与内齿轮(7)固定连接,其中一个所述盖板(4)的侧壁固定安装有电机(9),所述电机(9)的输出端与转轴(6)传动连接,其特征在于,两个所述盖板(4)的侧壁开设有通槽(18),所述两个所述通槽(18)之间滑动安装有月牙板(10),所述月牙板(10)的两侧的侧壁均开设有多个安装孔(11),所述月牙板(10)的长度长于两个通槽(18)之间的距离,两个所述通槽(18)的一侧设置有密封盖(13),所述密封盖(13)的侧壁螺纹安装有多个第一螺栓(14),多个所述第一螺栓(14)与多个安装孔(11)螺纹连接。

2.根据权利要求1所述的一种内齿合齿轮泵,其特征在于,所述月牙板(10)的侧壁设置有耐磨层(12)。

3.根据权利要求1所述的一种内齿合齿轮泵,其特征在于,所述密封盖(13)的外侧壁和内侧壁均固定安装有外密封条(17)和内密封条(19),所述外密封条(17)和内密封条(19)分别设置在通槽(18)的周围,所述外密封条(17)和内密封条(19)与月牙板(10)紧密贴合。

4.根据权利要求1所述的一种内齿合齿轮泵,其特征在于,两个所述盖板(4)的侧壁均固定安装有固定板(15),所述固定板(15)上螺纹安装有第二螺栓(16),所述第二螺栓(16)与密封盖(13)的顶端和底端螺纹连接。

5.根据权利要求1所述的一种内齿合齿轮泵,其特征在于,所述盖板(4)和泵体(2)的连接处之间设置有密封圈(5)。

6.根据权利要求1所述的一种内齿合齿轮泵,其特征在于,所述密封盖(13)的内壁设置有磁吸层(20),所述密封盖(13)通过磁吸层(20)与月牙板(10)磁性连接。

7.根据权利要求1所述的一种内齿合齿轮泵,其特征在于,所述第一输送管(1)和第二输送管(3)内部均可拆卸地设置有滤网(21)。
