专利号: 2024212915087
申请人: 保定至方泵业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

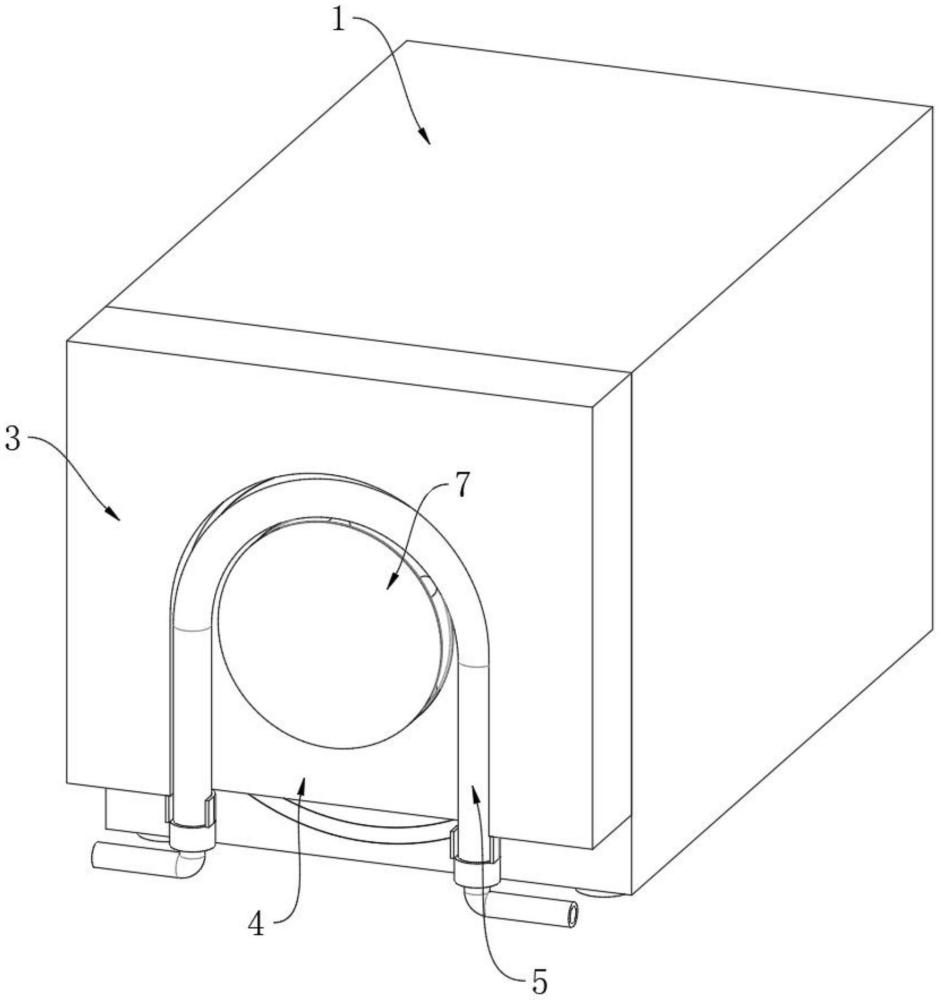

1.一种便于维护的蠕动泵,其特征在于,包括:

安装盒(1),所述安装盒(1)的内部固定连接有伺服电机(2),所述安装盒(1)的一侧设置有放置块(3);

放置槽(4),所述放置槽(4)开设在所述放置块(3)的一侧,所述放置槽(4)的内部活动安装有蠕动管(5);

挤压组件,所述挤压组件设置在所述放置槽(4)的内部,用于对所述蠕动管(5)进行挤压。

2.根据权利要求1所述的一种便于维护的蠕动泵,其特征在于:所述挤压组件包括:转动孔(6),所述转动孔(6)开设在所述放置槽(4)内部的一侧,所述转动孔(6)的内部活动套设有挤压棒(7);

连接块(8),所述连接块(8)固定连接在所述伺服电机(2)驱动轴的一端,所述连接块(8)的一侧开设有卡槽(9);

连接件,所述连接件设置在所述挤压棒(7)的一侧,用于将所述挤压棒(7)与所述连接块(8)连接。

3.根据权利要求2所述的一种便于维护的蠕动泵,其特征在于:所述连接件包括:卡块(10),所述卡块(10)固定连接在所述挤压棒(7)的一端,所述卡块(10)与所述卡槽(9)活动套设在一起,所述安装盒(1)的一侧开设有连接槽(11);

连接环(12),所述连接环(12)固定连接在所述放置块(3)的一侧,所述连接环(12)与所述连接槽(11)螺纹连接在一起。

4.根据权利要求2所述的一种便于维护的蠕动泵,其特征在于:所述转动孔(6)的内圆壁面开设有限位槽(13),所述挤压棒(7)的外圆壁面固定连接有限位环(14),所述限位环(14)与所述限位槽(13)活动套设在一起。

5.根据权利要求1所述的一种便于维护的蠕动泵,其特征在于:所述放置槽(4)内部的一侧开设有调节槽(15),所述调节槽(15)的内部活动套设有推动板(16)。

6.根据权利要求5所述的一种便于维护的蠕动泵,其特征在于:所述调节槽(15)内部的一侧开设有控制槽(17),所述控制槽(17)的内部固定连接有电动推杆(18),所述电动推杆(18)伸缩轴的一端与所述推动板(16)的一端固定连接在一起。
