专利号: 2024212901135
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

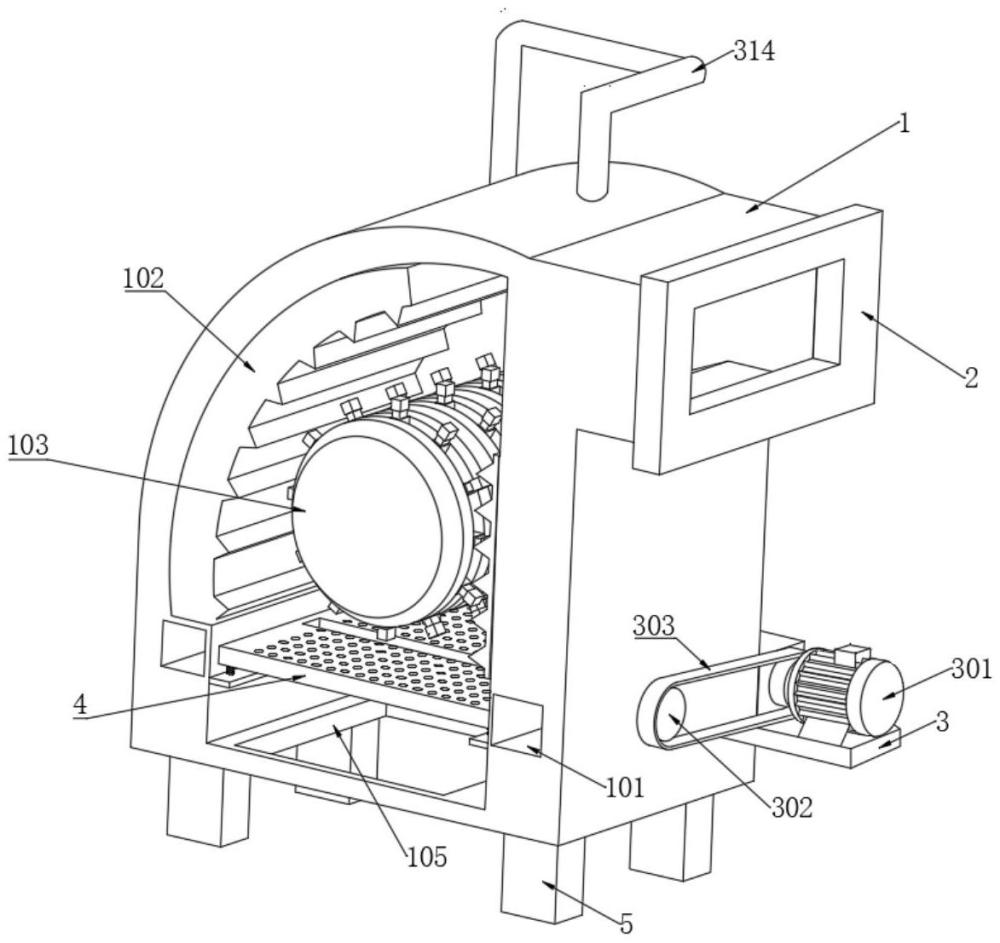

1.一种建筑工程用建筑垃圾破碎装置,包括箱体(1),其特征在于,所述箱体(1)的侧壁开设有第一凹槽(101),所述箱体(1)的侧壁设有便于对防尘的防尘机构,所述防尘机构包括固定板(3)、第二电机(301)、两个传动轮(302)、传动带(303)、安装壳(304)、往复丝杠(305)、往复螺母(306)、连接杆(307)、固定块(308)、活塞杆(309)、活塞(310)、连接管道(311)、储水箱(312)、水管(314)和喷头(315),所述固定板(3)固定连接在箱体(1)的侧壁;

所述第二电机(301)与固定板(3)固定连接,所述第二电机(301)的输出端与相邻的传动轮(302)固定连接,两个所述传动轮(302)通过传动带(303)传动连接,一个所述传动轮(302)固定连接在往复丝杠(305)的端部,所述往复丝杠(305)转动连接在安装壳(304)的内部,所述往复螺母(306)螺纹连接在往复丝杠(305)上,所述连接杆(307)固定连接在往复螺母(306)的侧面,所述连接杆(307)贯穿安装壳(304)底部与固定块(308)固定连接,所述固定块(308)与活塞杆(309)固定连接,所述活塞杆(309)与活塞(310)固定连接,所述活塞(310)密封连接在连接管道(311)内,所述连接管道(311)固定连接在储水箱(312)的侧壁,所述水管(314)固定在储水箱(312)的顶部,所述储水箱(312)的顶部设有注水口(313),所述水管(314)与喷头(315)固定连接,所述喷头(315)固定连接在箱体(1)的内部,所述第一凹槽(101)的内部设有便于筛分建筑垃圾的晃动机构。

2.根据权利要求1所述的一种建筑工程用建筑垃圾破碎装置,其特征在于,所述晃动机构包括筛板(4)、转杆(403)、两个凸轮(404)、两个固定杆(405)、四个弹簧(406)、两个支撑板(407),所述筛板(4)的顶部开设有第二凹槽(402),所述转杆(403)穿过第二凹槽(402)与第一凹槽(101)转动连接,两个所述凸轮(404)固定连接在转杆(403)表面,两个所述固定杆(405)固定连接在筛板(4)的侧壁,四个所述弹簧(406)一端固定连接在筛板(4)的四角底部,四个所述弹簧(406)远离筛板(4)的一端与两个支撑板(407)固定连接,两个所述支撑板(407)固定连接在箱体(1)的内壁,所述转杆(403)的顶部与相邻的传动轮(302)固定连接,所述筛板(4)的顶部开设有滤孔(401)。

3.根据权利要求1所述的一种建筑工程用建筑垃圾破碎装置,其特征在于,所述箱体(1)的内壁固定连接有防护板(102),所述箱体(1)的侧壁固定连接有第一电机(104),所述第一电机(104)的输出端与粉碎辊(103)固定连接,所述粉碎辊(103)转动连接在箱体(1)的内部,所述箱体(1)的底部开设有下料口(105)。

4.根据权利要求1所述的一种建筑工程用建筑垃圾破碎装置,其特征在于,所述箱体(1)的侧面固定连接有上料口(2),所述箱体(1)的底部固定连接有底座(5)。

5.根据权利要求1所述的一种建筑工程用建筑垃圾破碎装置,其特征在于,所述喷头(315)上设有多个喷口。

6.根据权利要求1所述的一种建筑工程用建筑垃圾破碎装置,其特征在于,所述水管(314)内设有单向阀。
