专利号: 2024212893016
申请人: 新疆三友盛达包装有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-06-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

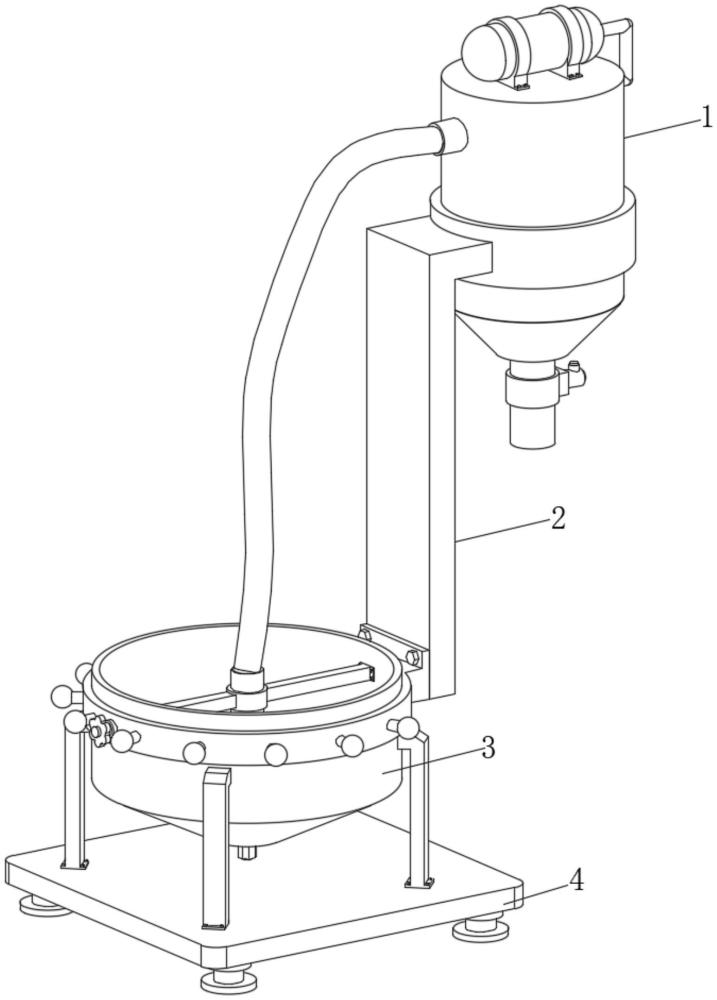

1.缠绕膜生产用吸料装置,其特征在于:包括底座(4)和装配于底座(4)顶部的上料机构(3),以及装配于上料机构(3)外侧的调节机构(2)和装配于调节机构(2)一侧的真空吸料机(1);

所述上料机构(3)包括固定安装于底座(4)顶部的储料斗(301),所述储料斗(301)的内部转动安装有吸料头(302),所述吸料头(302)的外侧开设有呈环形阵列分布的吸料口(306),所述吸料头(302)的两侧且位于吸料口(306)的顶部固定安装有固定杆(303),所述固定杆(303)的底部固定安装有推料板(304),所述固定杆(303)的底部且位于推料板(304)的相邻位置固定安装有搅拌杆(305),所述吸料头(302)与真空吸料机(1)之间通过吸料管(308)连通。

2.根据权利要求1所述的缠绕膜生产用吸料装置,其特征在于:所述调节机构(2)包括滑动安装于储料斗(301)外侧的旋转环(202),所述旋转环(202)与真空吸料机(1)之间通过固定架(201)固定安装。

3.根据权利要求2所述的缠绕膜生产用吸料装置,其特征在于:所述旋转环(202)与储料斗(301)之间通过轨道环(5)滑动安装,所述旋转环(202)的内壁开设有与轨道环(5)配合使用的轨道槽(205)。

4.根据权利要求2所述的缠绕膜生产用吸料装置,其特征在于:所述旋转环(202)的外侧固定安装有把手(203),所述旋转环(202)与储料斗(301)之间通过固定栓(204)固定。

5.根据权利要求1所述的缠绕膜生产用吸料装置,其特征在于:所述储料斗(301)的底部固定安装有电机(307),所述电机(307)的输出端延伸至储料斗(301)内与吸料头(302)固定连接。

6.根据权利要求1所述的缠绕膜生产用吸料装置,其特征在于:所述吸料管(308)与吸料头(302)之间通过转轴(6)转动安装,所述吸料管(308)与储料斗(301)的内壁之间通过支撑架(309)固定安装。
