专利号: 2024212868279
申请人: 庐江县万邦农机有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

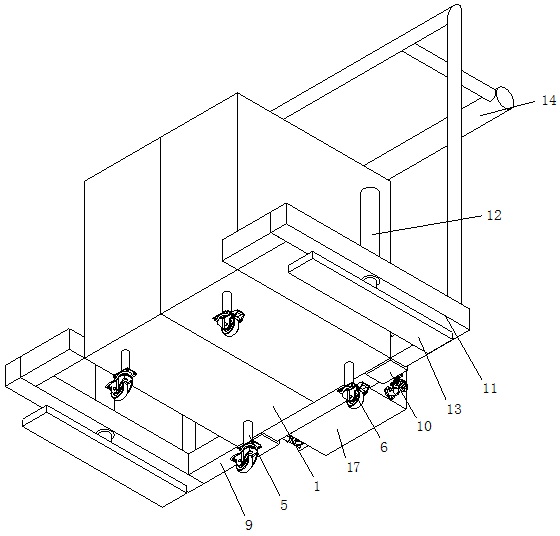

1.一种树苗移栽装置,包括底座(1),其特征在于:所述底座(1)的内腔焊接有隔板(2),所述隔板(2)的表面固定连接有复位弹簧(3),所述复位弹簧(3)的一端固定连接有滑动座(4),所述滑动座(4)的表面活动接触有导向轮(5),所述导向轮(5)的底部贯穿至底座(1)的外部并通过转轴活动连接有万向轮(6),所述底座(1)的表面开设有调节机构(7),所述底座(1)的内腔设置有喷洒机构(8)。

2.根据权利要求1所述的一种树苗移栽装置,其特征在于:所述调节机构(7)包括直线驱动器(9),所述直线驱动器(9)与底座(1)的表面接触,所述直线驱动器(9)的表面设置有支承板(10),所述支承板(10)与底座(1)焊接,所述直线驱动器(9)的表面焊接有支板(11),所述支板(11)的顶部贯穿设置有液压杆(12),所述液压杆(12)的底部固定连接有底板(13)。

3.根据权利要求2所述的一种树苗移栽装置,其特征在于:所述支板(11)的表面固定设置有把手(14),所述滑动座(4)和导向轮(5)分别与底座(1)的内壁活动连接。

4.根据权利要求1所述的一种树苗移栽装置,其特征在于:所述喷洒机构(8)包括电动伸缩杆(15),所述电动伸缩杆(15)与隔板(2)的表面固定连接,所述电动伸缩杆(15)的顶部固定设置有放置板(16),所述底座(1)的后侧设置有水箱(17),所述水箱(17)的表面连通设置有水泵(18),所述水泵(18)的一端连通有软管(19),所述软管(19)的一端贯穿至底座(1)的内腔并连通有喷管(20)。

5.根据权利要求4所述的一种树苗移栽装置,其特征在于:所述放置板(16)与底座(1)的内壁活动连接,所述万向轮(6)的数量为若干个。

6.根据权利要求4所述的一种树苗移栽装置,其特征在于:所述水箱(17)的表面连通有进水管和出液管,所述水箱(17)的表面镶嵌安装有观测窗。
