专利号: 2024212847982
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

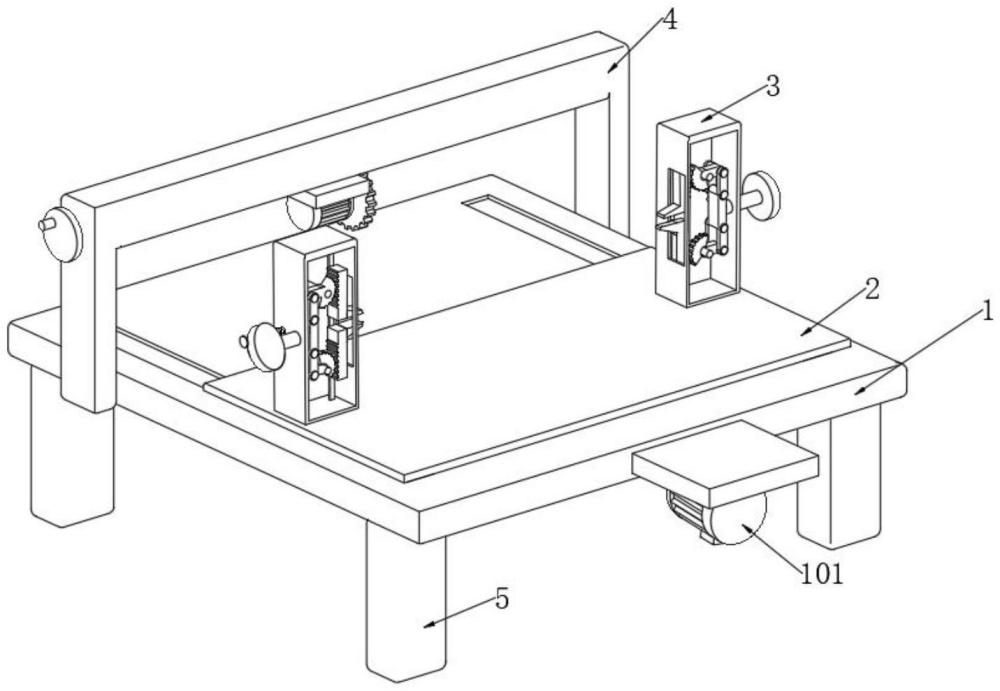

1.一种挤压式防腐木材加工切割机,包括操作台(1),其特征在于,所述操作台(1)的端部滑动连接有切割台(2),所述操作台(1)的侧壁固定连接有第一电机(101),所述第一电机(101)的输出端固定连接有往复丝杠(102),所述往复丝杠(102)转动连接在操作台(1)的内部,所述往复丝杠(102)上螺纹连接有往复螺母(103),所述往复螺母(103)两侧固定连接有连接杆(104),所述连接杆(104)远离往复螺母(103)的一端固定连接有滑块(105),所述滑块(105)贯穿连接有滑杆(106),所述滑杆(106)固定连接在操作台(1)的内部,所述滑块(105)与切割台(2)固定连接,所述切割台(2)的顶部设有一组便于夹持防腐木材的夹持机构,所述操作台(1)的底部固定连接有支柱(5)。

2.根据权利要求1所述的一种挤压式防腐木材加工切割机,其特征在于,每组所述夹持机构包括一个安装壳(3)、一个圆形固定板(301)、一个推杆(302)、一个固定块(303)、四个连杆(304)、两个连接块(305)、两根固定杆(306)、两个扇形齿轮(307)、两个齿条(308)、两个夹块(309)和一个插销(311),所述推杆(302)转动连接在安装壳(3)的侧壁上,所述圆形固定板(301)固定连接在推杆(302)的端部上,所述固定块(303)远离圆形固定板(301)一端固定连接在推杆(302)的底部,所述连杆(304)转动连接在固定块(303)的侧壁上,所述连接块(305)转动连接在连杆(304)的侧壁上,所述连接块(305)通过固定杆(306)与扇形齿轮(307)转动连接,所述固定杆(306)固定连接在安装壳(3)的内壁上。

3.根据权利要求2所述的一种挤压式防腐木材加工切割机,其特征在于,所述安装壳(3)的内壁固定连接有滑轨(310),所述滑轨(310)滑动贯穿齿条(308)的侧壁上,所述齿条(308)与扇形齿轮(307)相互啮合,所述夹块(309)固定连接在齿条(308)的端部上,所述插销(311)贯穿圆形固定板(301)与安装壳(3)螺纹连接。

4.根据权利要求1所述的一种挤压式防腐木材加工切割机,其特征在于,所述操作台(1)的侧壁固定连接有支撑杆(4),所述支撑杆(4)的内部开设有凹槽(406),所述支撑杆(4)的一侧转动连接有把手(401),所述凹槽(406)内部转动连接有螺杆(402),所述把手(401)与螺杆(402)固定连接,所述螺杆(402)的上螺纹连接有螺母(403),所述螺母(403)的底部固定连接有第二电机(404),所述第二电机(404)的输出端固定连接有切割刀片(405)。

5.根据权利要求1所述的一种挤压式防腐木材加工切割机,其特征在于,所述操作台(1)的顶部开设有便于切割台(2)滑动的滑槽。

6.根据权利要求2所述的一种挤压式防腐木材加工切割机,其特征在于,所述安装壳(3)的表面开设有便于夹块(309)滑动的滑槽。
