专利号: 2024212718695
申请人: 大连鹏隆密封技术有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

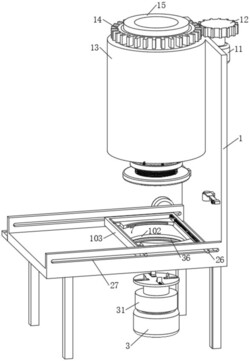

1.一种机械密封件组装机用压紧机构 ,包括压机主体(1);其特征在于:所述压机主体(1)一侧固接有第一伺服电机(11);所述第一伺服电机(11)输出端固接有第一齿轮(12);所述压机主体(1)内侧固接有压机外壳(13);所述压机外壳(13)内部转动连接有轴承(16);所述轴承(16)顶部固接有第二齿轮(14);所述第二齿轮(14)中部啮合有第一齿轮(12);所述第二齿轮(14)内部螺纹连接有螺纹筒(15);所述螺纹筒(15)底部固接有感应块(17);所述感应块(17)外侧固接有连接弹簧(19);所述连接弹簧(19)底部固接有螺纹环(100);所述螺纹环(100)顶部固接有击柱(18);所述螺纹环(100)内部螺纹连接有可更换压块(101);所述压机主体(1)底部开设有放置孔(102);所述压机主体(1)顶部滑动连接有置物框(103)。

2.根据权利要求1所述的一种机械密封件组装机用压紧机构 ,其特征在于:所述压机主体(1)侧面固接有伸出板(29);所述压机主体(1)顶部一侧开设有第二滑槽(27);所述伸出板(29)顶部开设有第一滑槽(21);所述第一滑槽(21)内部滑动连接有品型滑块(22);所述品型滑块(22)顶部固接有第二伺服电机(2);所述第二伺服电机(2)输出端连接有更换组件(5);所述更换组件(5)远离第二伺服电机(2)一端固接有连接杆(23);所述连接杆(23)端部固接有双向丝杠(26);所述双向丝杠(26)中部螺纹连接有固定卡板(25);所述固定卡板(25)远离双向丝杠(26)一端滑动连接有滑杆(24);所述第二滑槽(27)内部滑动连接有滑杆(24);所述第二滑槽(27)内部滑动连接有连接杆(23);所述滑杆(24)中部固接有限位块(28);所述双向丝杠(26)端部转动连接有置物框(103);所述滑杆(24)端部转动连接有置物框(103)。

3.根据权利要求1所述的一种机械密封件组装机用压紧机构 ,其特征在于:所述压机主体(1)底部设有第三伺服电机(3);所述放置孔(102)内侧转动连接有转动环(36);所述第三伺服电机(3)输出端固接有电动伸缩台(31);所述电动伸缩台(31)顶部固接有卡盘(35);

所述卡盘(35)顶部开设有第三滑槽(37);所述第三滑槽(37)内部固接有限位柱(32);所述限位柱(32)中部设有减震弹簧(33);所述限位柱(32)中部滑动连接有夹块(34)。

4.根据权利要求3所述的一种机械密封件组装机用压紧机构 ,其特征在于:所述压机主体(1)内侧固接有固定块(4);所述固定块(4)内侧转动连接有转轴(41);所述转轴(41)顶部固接有伸缩杆(42);所述伸缩杆(42)端部固接有密封剂喷头(43);所述伸缩杆(42)另一端固接有清洁刷(44)。

5.根据权利要求2所述的一种机械密封件组装机用压紧机构 ,其特征在于:所述更换组件(5)包括有四角卡块(54);所述连接杆(23)端部固接有四角卡块(54);所述四角卡块(54)外侧滑动连接有四角卡帽(53);所述四角卡帽(53)端部固接有伸缩柱(51);所述伸缩柱(51)外侧设有支撑弹簧(52);所述伸缩柱(51)远离四角卡帽(53)一侧固接有第二伺服电机(2)。

6.根据权利要求2所述的一种机械密封件组装机用压紧机构 ,其特征在于:所述第一滑槽(21)内侧固接有缓冲弹簧(6);所述缓冲弹簧(6)端部固接有缓冲块(61)。

7.根据权利要求2所述的一种机械密封件组装机用压紧机构 ,其特征在于:所述固定卡板(25)端部固接有滑动垫(7)。
