专利号: 2024212707722
申请人: 吉安智企企业服务有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

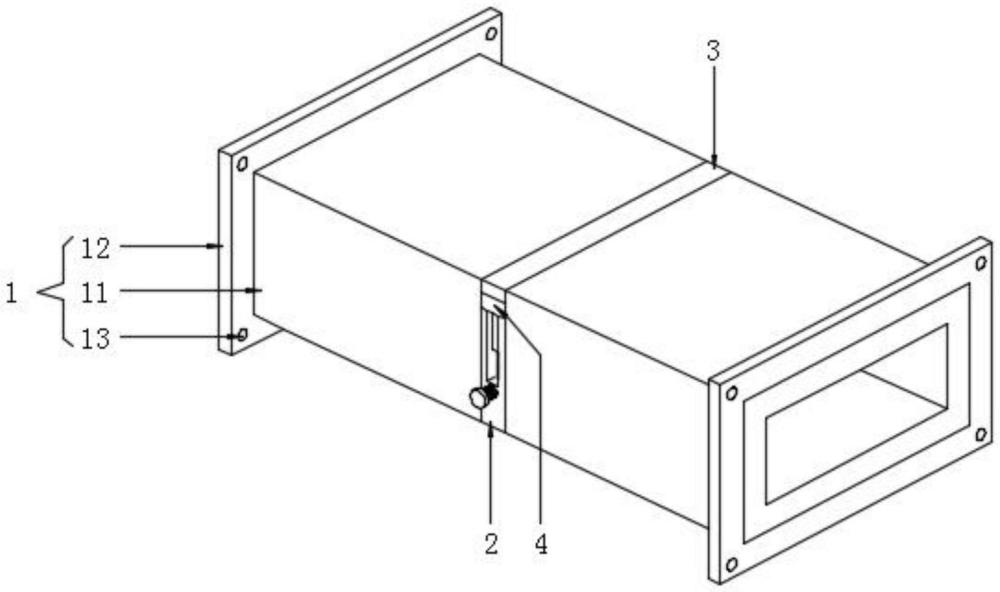

1.一种消防通风管道,其特征在于,包括:

两个对称设置的通风传输机构,所述通风传输机构用于进行通风;

连接安装机构,所述连接安装机构用于连接两个通风传输机构并对过滤机构进行限位;

过滤机构,所述过滤机构用于对通风气流进行过滤;以及

顶升机构,所述顶升机构包括安装槽、第二弹簧、升降柱和推块;

所述安装槽开设于U形连接座侧面顶部,所述第二弹簧固定连接于安装槽内侧底部,所述升降柱沿竖直方向滑动设置于安装槽内侧且与第二弹簧固定连接,所述推块固定设置于升降柱顶端。

2.根据权利要求1所述的消防通风管道,其特征在于:所述通风传输机构包括管道本体、法兰和连接孔,所述管道本体与U形连接座固定连接,所述法兰固定套接设置于管道本体外侧远离U形连接座的一端。

3.根据权利要求2所述的消防通风管道,其特征在于:所述连接孔设置有四个,四个所述连接孔均匀开设于法兰四角。

4.根据权利要求3所述的消防通风管道,其特征在于:所述连接安装机构包括U形连接座、锁定销、倾斜面和第一弹簧,所述锁定销滑动贯穿设置于U形连接座正面底部,所述倾斜面开设于锁定销端部,所述第一弹簧套接设置于锁定销外侧且固定连接于锁定销与U形连接座之间。

5.根据权利要求4所述的消防通风管道,其特征在于:所述过滤机构包括安装架、锁定孔和活性炭过滤网,所述安装架沿竖直方向滑动设置于U形连接座内侧,所述锁定孔开设于安装架正面,所述活性炭过滤网固定设置于安装架内侧。
