专利号: 2024212697275
申请人: 洪湖市裕泰食品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

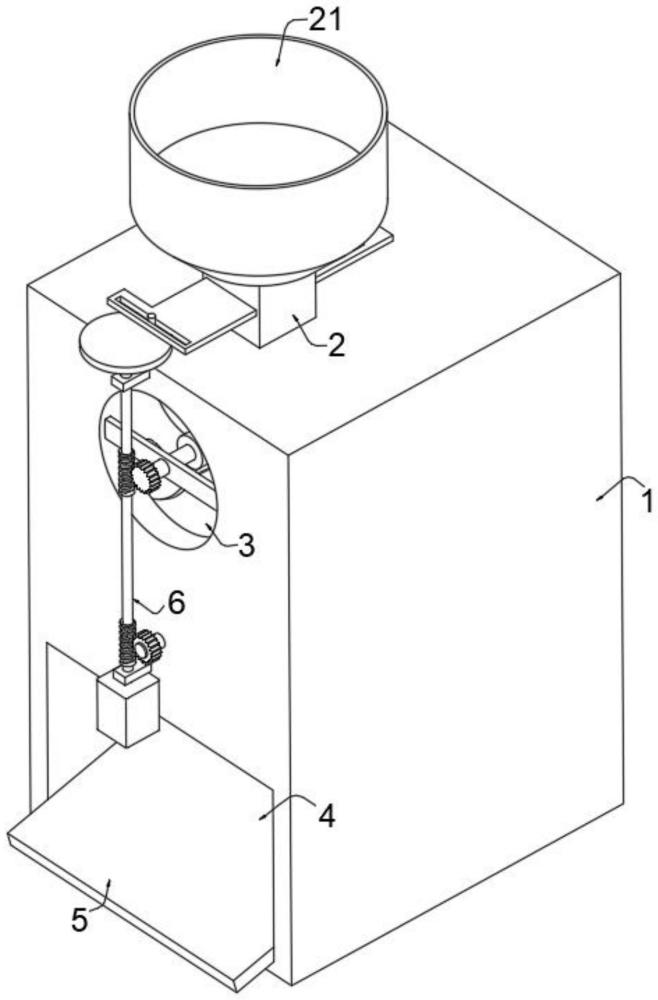

1.一种大米加工用大米去屑装置,包括筛选箱(1),其特征在于,所述筛选箱(1)的右侧壁上方设有上出料口,筛选箱(1)的左侧壁下方设有下排料口(4),下排料口(4)的上方设有开设于筛选箱(1)左侧壁上的进风通口(3),进风通口(3)中固接有支撑杆(31),支撑杆(31)上通过转轴a(32)转动连接有扇叶组件(33),下排料口(4)的内壁固接有出料斜板(5),筛选箱(1)的内壁中部滑动连接有倾斜设置的U型升降板(11),U型升降板(11)的底端活动搭接于出料斜板(5)的顶端,U型升降板(11)上通过拆装结构(13)安装有筛网板(12),U型升降板(11)的一端通过横截面呈凸形结构的滑块(14)滑动连接于筛选箱(1)的内壁,滑块(14)滑动连接于筛选箱(1)内壁所设的滑槽(141)中,滑块(14)的顶端通过弹簧(15)与滑槽(141)的内顶壁相连,筛选箱(1)的顶部进料口处固接有连通于筛选箱(1)内部的进料方管(2),进料方管(2)的顶端固定连通有进料斗(21);

还包括联动式间歇入料结构(6),其安装于所述筛选箱(1)上,且与转轴a(32)、进料方管(2)相连,联动式间歇入料结构(6)在实现扇叶组件(33)旋转吹风动作的同时,并能够联动实现筛网板(12)的上下震动,且同时还能够使得投料斗中大米物料可间歇性地落入筛选箱(1)中进行筛选。

2.根据权利要求1所述的一种大米加工用大米去屑装置,其特征在于:所述出料斜板(5)的竖截面呈曲棍球杆状结构。

3.根据权利要求1所述的一种大米加工用大米去屑装置,其特征在于:所述拆装结构(13)包括在筛网板(12)的两侧壁上均固接的插条(131),插条(131)的竖截面呈等腰梯形结构,插条(131)均活动插接于U型升降板(11)内壁所设的插入通道(133)中,筛网板(12)的长度比插条(131)的长度小,插条(131)的长度与U型升降板(11)的长度相等。

4.根据权利要求3所述的一种大米加工用大米去屑装置,其特征在于:所述插条(131)上远离进风通口(3)的位置处均螺纹连接有手拧螺钉(132),手拧螺钉(132)锁紧后的一端均抵紧在插入通道(133)的内壁上。

5.根据权利要求1所述的一种大米加工用大米去屑装置,其特征在于:所述联动式间歇入料结构(6)包括在转轴a(32)远离上出料口的一端延伸部外侧固接的蜗轮a(61),蜗轮a(61)的外侧啮合连接有蜗杆a(62),蜗杆a(62)固接于传动轴(63)的外侧,传动轴(63)的两端均通过轴承座转动连接于筛选箱(1)的左侧壁上,传动轴(63)的底端延伸部固接于电机(68)的输出轴上,电机(68)固接于筛选箱(1)的左侧壁上,传动轴(63)的顶端延伸部固接有转盘(613),转盘(613)的表面边缘处固接有传动柱(612),传动柱(612)的外侧活动套设有L型活动板(69),L型活动板(69)上开设有与传动柱(612)相配合的传动通道(611),L型活动板(69)活动插设于进料方管(2)上,进料方管(2)的右侧设有开设于L型活动板(69)上的通料口(610)。

6.根据权利要求5所述的一种大米加工用大米去屑装置,其特征在于:所述滑块(14)的底端活动搭接有凸轮(67),凸轮(67)通过转轴b(66)转动连接于筛选箱(1)内壁所设的凹槽中,凹槽与滑槽(141)相连通,滑槽(141)的宽度比滑块(14)的宽度大,转轴b(66)远离凸轮(67)的一端延伸至筛选箱(1)外侧固接有蜗轮b(65),蜗轮b(65)的外侧啮合连接有蜗杆b(64),蜗杆b(64)固接于传动轴(63)的外侧。
