专利号: 2024212594974
申请人: 芜湖华晟滤材有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

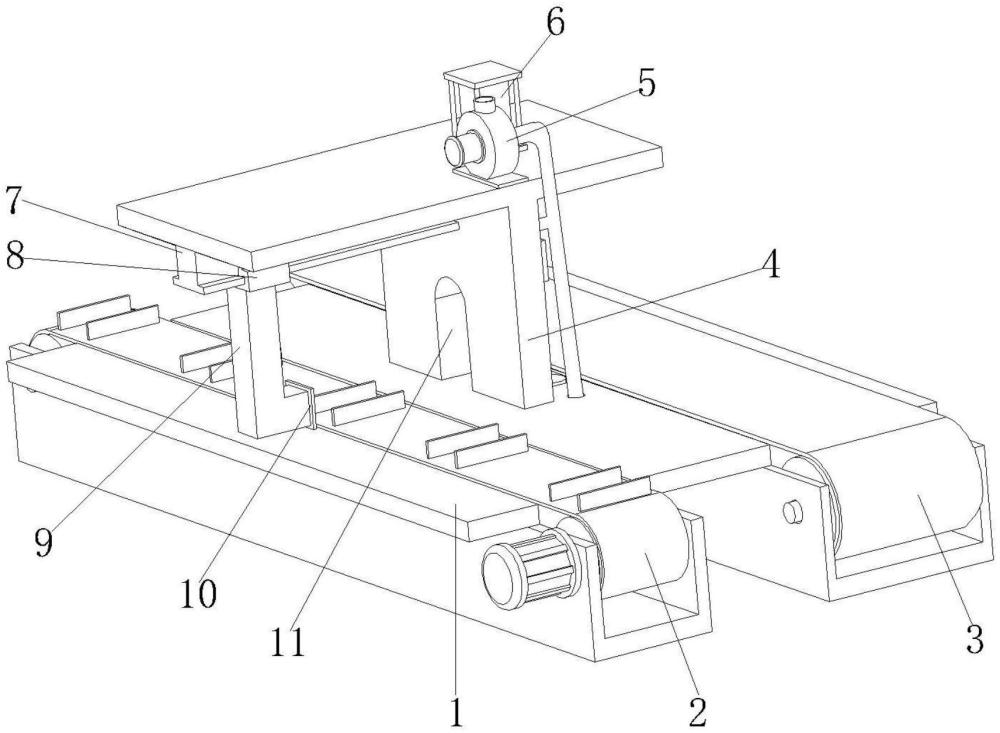

1.一种滤芯密封包装设备,其特征在于,包括有工作台(1):所述工作台(1)的中间位置处固设有支撑架(4),所述工作台(1)靠近支撑架(4)的内侧壁上转动连接有传送带一(2),所述工作台(1)远离传送带一(2)的内侧壁上转动连接有传送带二(3),所述支撑架(4)靠近传送带一(2)正上方的底端固设有滑轨(7),所述滑轨(7)的外表面滑动连接有滑动座(8),所述滑动座(8)的底端固设有连接杆(9),所述连接杆(9)的侧壁上固设有推板(10),所述支撑架(4)的侧壁上开设有定位槽(11),所述支撑架(4)的顶端固设有气缸(6),所述气缸(6)输出端的底端设置有吸附组件一(12),所述吸附组件一(12)包括有固设在气缸(6)输出端的安装盒一(1201),所述支撑架(4)的顶端固设有气泵(5),所述气泵(5)的输出端插接有软管(14)与安装盒一(1201)相连通。

2.根据权利要求1所述的一种滤芯密封包装设备,其特征在于:所述传送带一(2)和传送带二(3)对称分布在支撑架(4)的两侧,所述传送带一(2)和传送带二(3)的表面均与工作台(1)齐平。

3.根据权利要求2所述的一种滤芯密封包装设备,其特征在于:所述传送带一(2)和传送带二(3)依次通过电机驱动。

4.根据权利要求3所述的一种滤芯密封包装设备,其特征在于:所述传送带一(2)的表面均匀固设有若干组隔板(13),所述隔板(13)均呈U型,所述隔板(13)的内部尺寸均与滤芯的外部尺寸相适配。

5.根据权利要求1所述的一种滤芯密封包装设备,其特征在于:所述连接杆(9)呈L型与推板(10)固定连接构成一体结构,所述连接杆(9)和推板(10)的底端与传送带一(2)的表面齐平,所述推板(10)的外部尺寸与隔板(13)的内部尺寸相适配。

6.根据权利要求1所述的一种滤芯密封包装设备,其特征在于:所述安装盒一(1201)的底端插接有若干个吸盘(1202),所述安装盒一(1201)的顶端插接有连通管(1203)供软管(14)插接。

7.根据权利要求1所述的一种滤芯密封包装设备,其特征在于:所述工作台(1)靠近安装盒一(1201)的正下方的表面安装有吸附组件二(15),所述吸附组件二(15)包括有卡接在工作台(1)内部的安装盒二(1501),所述吸附组件二(15)和吸附组件一(12)的尺寸完全相同。
