专利号: 202421258340X
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-11-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

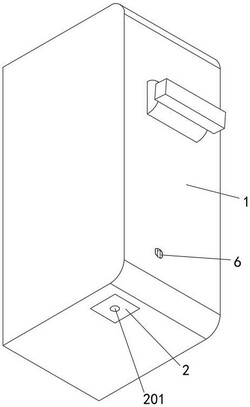

1.一种耐低温的漏电保护器,包括保护器本体(1),其特征在于:所述保护器本体(1)的底部开设有穿线口(101),穿线口(101)内固定连接有橡胶塞(2),橡胶塞(2)的底部贯穿开设有穿线孔(201),穿线口(101)的顶部开设有夹线孔(102),夹线孔(102)内连接有夹线组件,保护器本体(1)正面靠近底部的位置开设有紧线孔(105),紧线孔(105)内连接有紧线组件,紧线孔(105)与夹线孔(102)连通,紧线组件与夹线组件连接。

2.根据权利要求1所述的一种耐低温的漏电保护器,其特征在于:所述夹线组件包括触电片(3)和夹线块(4),触电片(3)与夹线块(4)均位于夹线孔(102)内,夹线块(4)与紧线组件连接。

3.根据权利要求2所述的一种耐低温的漏电保护器,其特征在于:所述触电片(3)为漏斗状设计,且漏斗状的触电片(3)底部开口与穿线孔(201)连通,触电片(3)与夹线孔(102)固定连接,并与保护器本体(1)内部线路电性连接,夹线块(4)位于触电片(3)上方,并与触电片(3)匹配设置,夹线块(4)远离触电片(3)的一侧与紧线组件连接。

4.根据权利要求3所述的一种耐低温的漏电保护器,其特征在于:所述紧线组件包括抬升杆(5)和紧线杆(6),夹线孔(102)远离穿线口(101)的一侧开设有抬升孔(103),抬升杆(5)与抬升孔(103)滑动连接,抬升杆(5)远离抬升孔(103)的一端与夹线块(4)固定连接,抬升孔(103)的一侧开设有传动孔(104),传动孔(104)的另一侧与紧线孔(105)连通,传动孔(104)内设有传动件(7),传动件(7)同时与抬升杆(5)和紧线杆(6)连接。

5.根据权利要求4所述的一种耐低温的漏电保护器,其特征在于:所述传动件(7)为齿轮结构,传动件(7)位于传动孔(104)内,紧线杆(6)贯穿紧线孔(105)与传动件(7)固定连接,抬升杆(5)的侧壁开设有若干齿槽(501),传动件(7)与齿槽(501)啮合。

6.根据权利要求4或5所述的一种耐低温的漏电保护器,其特征在于:所述紧线杆(6)朝外的一端开设有拧槽(601)。

7.根据权利要求4或5所述的一种耐低温的漏电保护器,其特征在于:所述抬升杆(5)远离夹线块(4)的一端固定连接有挤压弹簧(8),挤压弹簧(8)的另一端与抬升孔(103)固定连接。
