专利号: 2024212575954
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

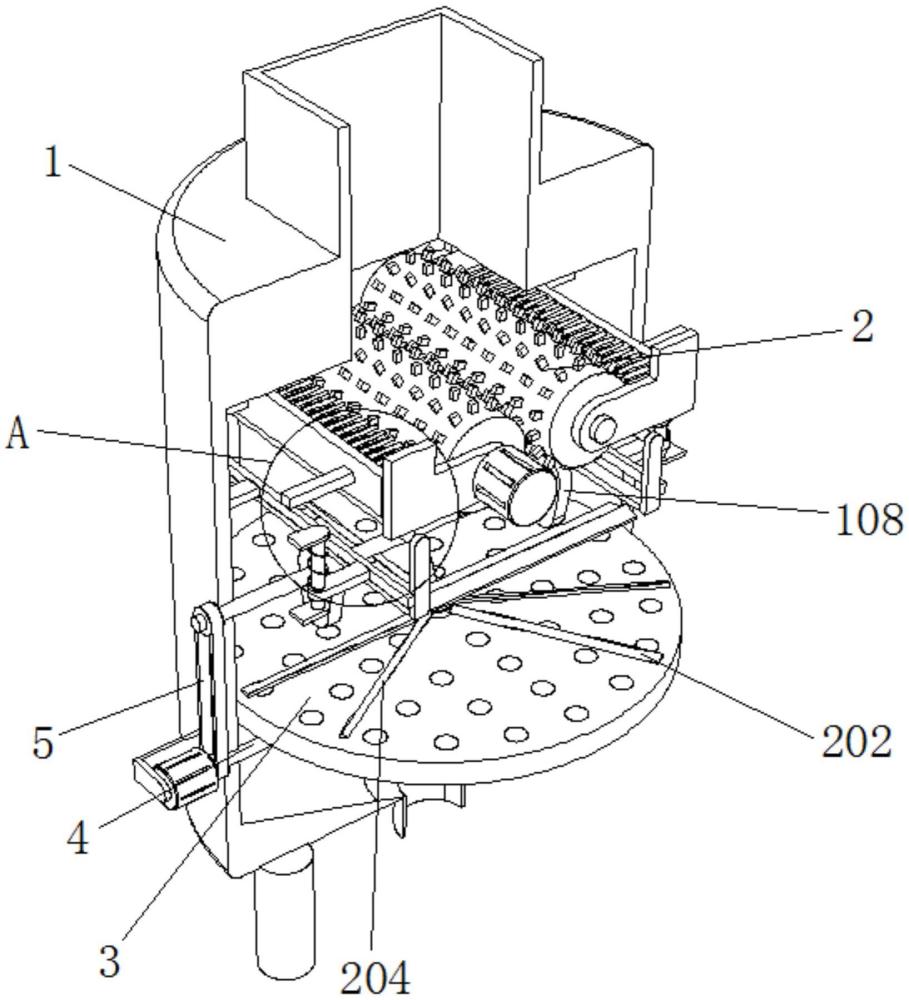

1.一种混凝土速凝剂研磨装置,其特征在于,包括研磨箱(1),两组转动连接在研磨箱(1)内部的研磨辊(2),设置在研磨辊(2)外部的防粘连组件,固定安装在研磨箱(1)内部的滤板(3),以及设置在滤板(3)上的过滤物料粉碎组件;

所述防粘连组件包括固定安装在研磨箱(1)内部的毛刷板(101),设置在毛刷板(101)下方的拨杆(102),与拨杆(102)固定连接的支架(103),对称固定连接在支架(103)上的滑板(104),固定安装在研磨箱(1)内部并与滑板(104)滑动连接的滑杆(105),套设在滑杆(105)外部的弹簧(106),转动连接在研磨箱(1)内部的转轴(107),以及对称固定套设在转轴(107)外部的凸轮(108);

所述过滤物料粉碎组件包括转动连接在滤板(3)顶部的空心轴(201),等距周向固定连接在空心轴(201)外部的刀片一(202),贯穿空心轴(201)并与滤板(3)转动连接的实心轴(203),等距周向固定连接在实心轴(203)外部的刀片二(204),固定套设在实心轴(203)外部的内齿环(205),等距周向转动连接在空心轴(201)内部并与内齿环(205)啮合连接的齿盘(206),以及与空心轴(201)内壁固定连接并与齿盘(206)啮合连接的外齿环(207)。

2.如权利要求1所述的一种混凝土速凝剂研磨装置,其特征在于,所述研磨箱(1)的顶部固定连通有加料斗,所述研磨箱(1)的内腔底部为漏斗状结构设计并固定连通有出料管。

3.如权利要求1所述的一种混凝土速凝剂研磨装置,其特征在于,两组所述研磨辊(2)的一端均同轴固定连接有齿轮且齿轮之间啮合连接,一侧所述研磨辊(2)的另一端同轴固定连接有旋转电机。

4.如权利要求1所述的一种混凝土速凝剂研磨装置,其特征在于,所述研磨箱(1)的外部固定安装有驱动电机,所述驱动电机的转子末端固定连接有传动轴(4),所述转轴(107)与传动轴(4)的一侧外部均固定套设有传动齿轮,两组所述传动齿轮之间通过传动齿带(5)传动连接,所述传动轴(4)的另一端以及实心轴(203)的底端均固定连接有锥形轮且锥形轮之间啮合连接。

5.如权利要求1所述的一种混凝土速凝剂研磨装置,其特征在于,所述刀片一(202)与刀片二(204)的长度均与滤板(3)的半径长度相匹配。

6.如权利要求1所述的一种混凝土速凝剂研磨装置,其特征在于,所述刀片一(202)与刀片二(204)为交错设置,所述刀片一(202)与刀片二(204)的刃口方向为相对设置。

7.如权利要求1所述的一种混凝土速凝剂研磨装置,其特征在于,所述研磨箱(1)的内部固定安装有连接架且连接架与实心轴(203)转动连接,所述连接架的顶部两侧为倾斜设置。
