专利号: 2024212569633
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

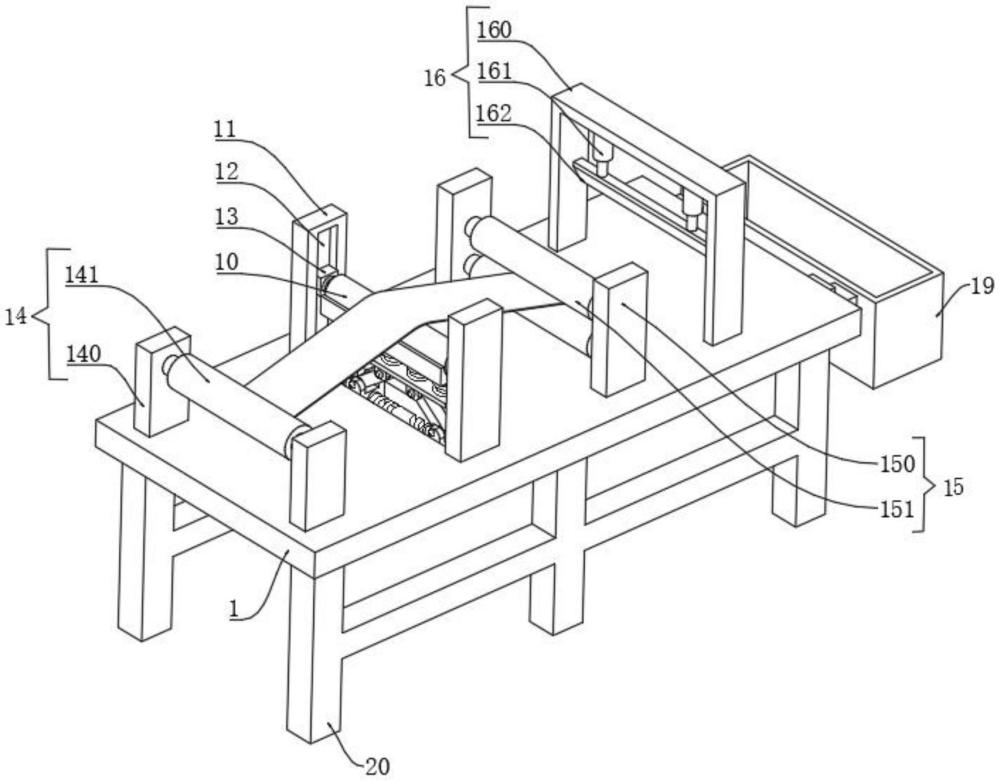

1.一种塑料袋加工用切割设备,其特征在于,包括:底板(1),所述底板(1)的顶部开设有第一滑槽(2),所述第一滑槽(2)的内部相对滑动连接有两个第一滑块(3),所述第一滑槽(2)内壁的一侧固定安装有电机(4),所述电机(4)的输出端固定连接有双向丝杆(5),所述双向丝杆(5)的外侧壁与两个所述第一滑块(3)之间螺纹连接;

两个所述第一滑块(3)的顶部均铰接有连接板(6),所述连接板(6)的顶部铰接有安装板(7),所述安装板(7)的顶部固定安装有多个弹簧(8),多个所述弹簧(8)的顶端共同固定连接有弧形板(9),所述弧形板(9)的内部设置有张紧辊(10);

所述底板(1)的顶部固定安装有两个第一固定板(11),两个所述第一固定板(11)相对的一侧均开设有第二滑槽(12),所述第二滑槽(12)的内部滑动连接有第二滑块(13),所述第二滑块(13)的一侧与所述张紧辊(10)之间转动连接;

所述底板(1)顶部的一侧设置有放料机构(14),所述底板(1)顶部的另一侧设置有限位机构(15),所述底板(1)顶部的另一侧还设置有切割机构(16)。

2.根据权利要求1所述的一种塑料袋加工用切割设备,其特征在于:所述放料机构(14)包括固定安装在所述底板(1)顶部一侧的两个第二固定板(140),两个所述第二固定板(140)相对的一侧共同转动连接有放料辊(141)。

3.根据权利要求1所述的一种塑料袋加工用切割设备,其特征在于:所述限位机构(15)包括固定安装在所述底板(1)顶部另一侧的两个第三固定板(150),两个所述第三固定板(150)相对的一侧共同转动连接有两个传动辊(151),两个所述传动辊(151)之间上下设置。

4.根据权利要求3所述的一种塑料袋加工用切割设备,其特征在于:所述切割机构(16)包括固定安装在所述底板(1)顶部另一侧的U形板(160),所述U形板(160)位于两个所述第三固定板(150)的一侧,所述U形板(160)的内顶壁相对固定安装有两个气缸(161),两个所述气缸(161)的输出端共同固定连接有切割刀(162)。

5.根据权利要求1所述的一种塑料袋加工用切割设备,其特征在于:所述底板(1)的一侧相对固定安装有两个第一挂板(17),两个所述第一挂板(17)的内壁均挂接有第二挂板(18)。

6.根据权利要求5所述的一种塑料袋加工用切割设备,其特征在于:所述第二挂板(18)的一侧设置有收集箱(19),所述收集箱(19)与所述第二挂板(18)之间通过螺丝相连接。

7.根据权利要求6所述的一种塑料袋加工用切割设备,其特征在于:所述底板(1)的底部固定安装有多个支撑腿(20),多个所述支撑腿(20)分布在所述底板(1)底部的两侧。
