专利号: 202421255491X
申请人: 上海诺贝思电气科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

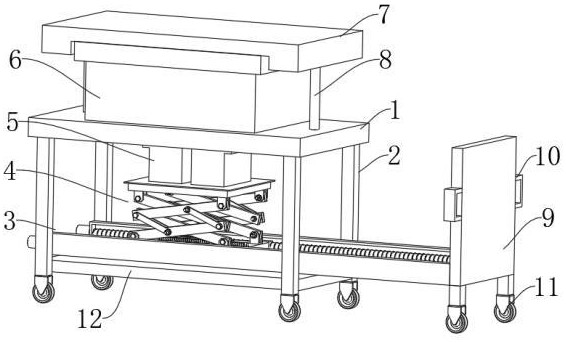

1.一种多功能模具装配平台,包括工作台(1),所述工作台(1)的底部固定连接有多个支撑杆(2),其特征在于:多个所述支撑杆(2)的内侧关于工作台(1)对称安装有两个移动机构(3),两个所述移动机构(3)之间安装有升降机构(4),所述移动机构(3)驱动升降机构(4)进行水平移动,所述升降机构(4)的顶端安装有模芯(5),所述工作台(1)的顶部安装有模座(6),所述升降机构(4)将上端模芯(5)抬升穿过工作台(1)进入模座(6)的模腔内,两个所述移动机构(3)的侧面固定连接有连接板(9),所述连接板(9)和多个支撑杆(2)的底部安装有万向轮(11)。

2.根据权利要求1所述的一种多功能模具装配平台,其特征在于: 所述移动机构(3)包括矩形框(310),所述矩形框(310)的侧面于支撑杆(2)固定连接,所述矩形框(310)的内部转动连接有螺杆一(320),所述螺杆一(320)的一端通过轴承一(330)与矩形框(310)连接,所述矩形框(310)在远离轴承一(330)的外侧安装有驱动电机一(340),所述驱动电机一(340)的输出端通过联轴器与螺杆一(320)连接,所述螺杆一(320)的外侧螺纹连接有多个滑块(350)。

3.根据权利要求2所述的一种多功能模具装配平台,其特征在于:所述升降机构(4)包括安装板(410),所述安装板(410)的侧面与滑块(350)固定连接。

4.根据权利要求3所述的一种多功能模具装配平台,其特征在于:所述螺杆一(320)突出支撑杆(2)的长度大于安装板(410)。

5.根据权利要求4所述的一种多功能模具装配平台,其特征在于:所述升降机构(4)还包括滑座(420),两个所述滑座(420)的底端与安装板(410)滑动连接,所述安装板(410)在远离滑座(420)的一端固定连接有两个固定座(430),所述滑座(420)和固定座(430)的顶部铰接有伸缩架(480),所述伸缩架(480)的顶部安装有升降板(490)。

6.根据权利要求5所述的一种多功能模具装配平台,其特征在于:升降机构(4)还包括驱动电机二(450),所述驱动电机二(450)的底部与安装板(410)固定连接,两个所述滑座(420)之间通过连接杆(440)固定连接,所述驱动电机二(450)的输出端通过联轴器连接有螺杆二(460),所述螺杆二(460)在远离驱动电机二(450)的一端通过轴承二(470)与安装板(410)连接,所述螺杆二(460)的外侧与连接杆(440)螺纹连接。

7.根据权利要求1所述的一种多功能模具装配平台,其特征在于:两个所述移动机构(3)的底部安装有负重块(12),所述负重块(12)的侧面与支撑杆(2)固定连接。

8.根据权利要求1所述的一种多功能模具装配平台,其特征在于:所述连接板(9)的两侧关于连接板(9)对称固定连接有把手(10)。

9.根据权利要求1所述的一种多功能模具装配平台,其特征在于:所述模座(6)的顶部安装有支撑板(7),所述工作台(1)的顶部关于模座(6)对称安装有两个支撑柱(8),所述支撑柱(8)的顶端与支撑板(7)插接。
