专利号: 2024212522069
申请人: 合肥欧格萨斯机械科技有限责任公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

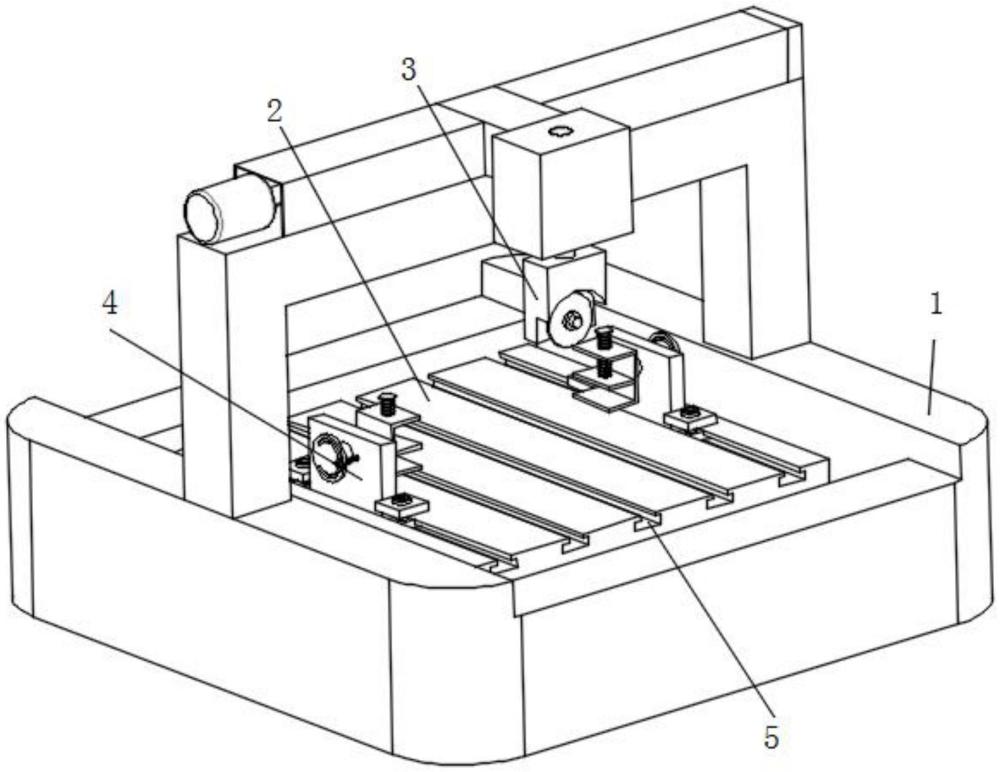

1.一种便于调节切割角度的切割装置,包括放置台(1),其特征在于:所述放置台(1)的顶部设置有工作台(2),所述放置台(1)的顶部设置有切割机(3),所述工作台(2)上设置有调节机构(4),所述工作台(2)上开设有梯形槽(5),所述调节机构(4)包括:固定座(41),所述梯形槽(5)的内壁滑动连接有固定座(41);

转轴(42),所述固定座(41)的内壁转动连接有转轴(42);

夹持座(43),所述转轴(42)的外壁固定连接有夹持座(43)。

2.根据权利要求1所述的一种便于调节切割角度的切割装置,其特征在于:所述夹持座(43)的内壁螺纹连接有螺纹杆(44),所述螺纹杆(44)的顶部固定连接有转块(45)。

3.根据权利要求2所述的一种便于调节切割角度的切割装置,其特征在于:所述螺纹杆(44)的底部转动连接有夹持板(46),所述夹持板(46)的外壁滑动连接在夹持座(43)的内壁上。

4.根据权利要求1所述的一种便于调节切割角度的切割装置,其特征在于:所述转轴(42)远离夹持座(43)的一侧固定连接有调节盘(47),所述调节盘(47)上开设有通槽(6),所述固定座(41)的外壁固定连接有固定棒(7)。

5.根据权利要求4所述的一种便于调节切割角度的切割装置,其特征在于:所述固定棒(7)的外壁滑动连接在通槽(6)的内壁上,所述固定棒(7)的外壁螺纹连接有限位螺母(8)。

6.根据权利要求1所述的一种便于调节切割角度的切割装置,其特征在于:所述固定座(41)的内壁滑动连接有锁紧螺丝(9),所述梯形槽(5)的内壁滑动连接有凸型块(10),所述锁紧螺丝(9)的外壁螺纹连接在凸型块(10)的内壁上。
