专利号: 2024212518006
申请人: 广州怀特远科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

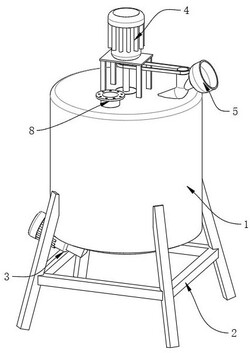

1.一种生物药品制造过程中溶解混合装置,其特征在于:包括混合装置主体(1)和输液管(8),所述混合装置主体(1)的顶部设置有分散机构(4),所述分散机构(4)的一侧设置有进料机构(5),所述分散机构(4)包括电机(401),所述电机(401)的输出端设置有传动轴(402),所述传动轴(402)的底端设置有分散盘(403),所述传动轴(402)的外侧下方设置有防护壳(404),所述进料机构(5)包括进料漏斗(501),所述进料漏斗(501)通过连接管(502)与防护壳(404)相连通,所述连接管(502)的顶部一侧设置有螺旋叶片(503),所述连接管(502)的一侧开设有进液口(7)。

2.根据权利要求1所述的生物药品制造过程中溶解混合装置,其特征在于:所述防护壳(404)与传动轴(402)呈同轴线设置,所述防护壳(404)与混合装置主体(1)的内顶面固定连接。

3.根据权利要求1所述的生物药品制造过程中溶解混合装置,其特征在于:所述传动轴(402)的外侧与螺旋叶片(503)的顶端均设置有同步轮(601),所述同步轮(601)的外侧设置有同步带(602)。

4.根据权利要求1所述的生物药品制造过程中溶解混合装置,其特征在于:所述进液口(7)和输液管(8)均通过水泵与外界储水装置相连通。

5.根据权利要求1所述的生物药品制造过程中溶解混合装置,其特征在于:所述防护壳(404)、连接管(502)、进料漏斗(501)的材质均为不锈钢。

6.根据权利要求1所述的生物药品制造过程中溶解混合装置,其特征在于:所述分散盘(403)呈锥形结构,所述分散盘(403)的表面设置有多个挡板(405)。

7.根据权利要求6所述的生物药品制造过程中溶解混合装置,其特征在于:多个所述挡板(405)沿分散盘(403)的中轴线呈等距环形排布。

8.根据权利要求1所述的生物药品制造过程中溶解混合装置,其特征在于:所述混合装置主体(1)的底面一侧设置有磁力搅拌机构(3),所述混合装置主体(1)的下方设置有支撑架(2)。
