专利号: 2024212506390
申请人: 郑州卓勉非织造材料有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

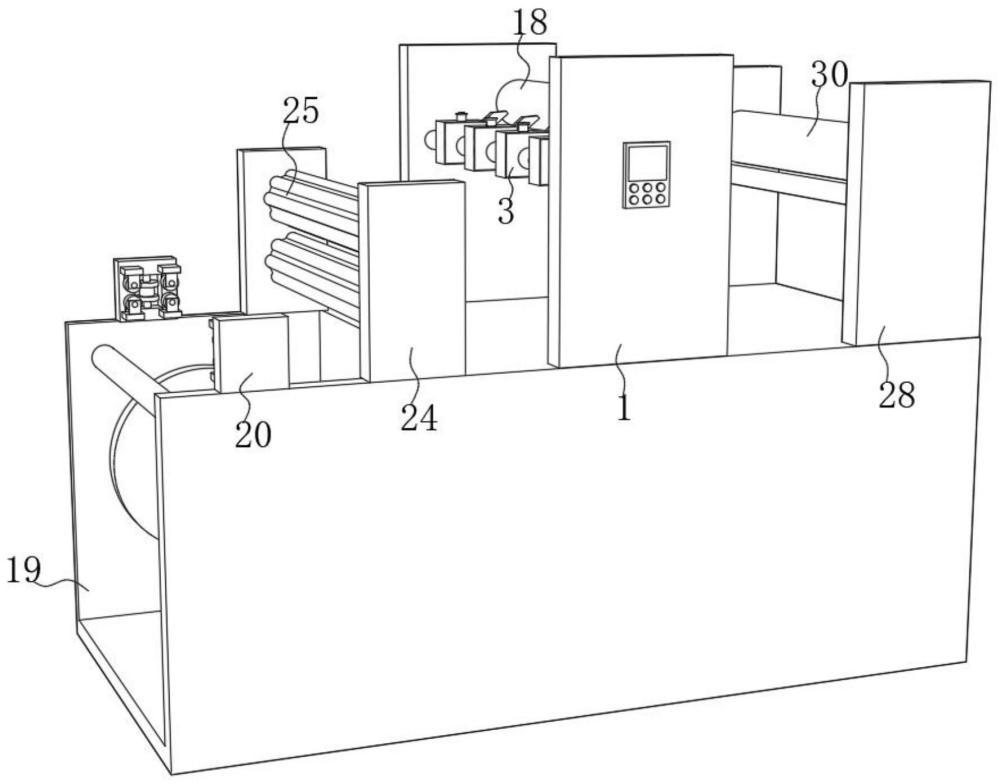

1.一种纺粘无纺布高速分切机,包括第一支撑架(1),其特征在于:所述第一支撑架(1)内部安装有固定杆(2),所述固定杆(2)外侧安装有多个外壳(3),多个所述外壳(3)右侧均固定连接有切刀(4),多个所述外壳(3)内部均安装有调节组件;

多个所述调节组件均包括伸缩柱(5),所述伸缩柱(5)底端外侧固定连接有两个第一固定杆(6),两个所述第一固定杆(6)一端均安装有转杆(7),两个所述转杆(7)内部均安装有支撑杆(8),两个所述转杆(7)一端均插接有推动杆(9),两个所述推动杆(9)右侧均固定连接有第二固定杆(10),两个所述第二固定杆(10)右侧均固定连接有滑块(11),两个所述滑块(11)外侧均安装有滑动杆(12),两个所述推动杆(9)左侧均固定连接有卡柱(13),两个所述卡柱(13)外侧均安装有第一弹簧(14),所述伸缩柱(5)底部安装有第二弹簧(15)。

2.根据权利要求1所述的一种纺粘无纺布高速分切机,其特征在于:所述固定杆(2)两侧均开设有多个卡孔(16),所述第一支撑架(1)前侧安装有第一电机(17),所述第一电机(17)输出端安装有驱动辊(18)。

3.根据权利要求1所述的一种纺粘无纺布高速分切机,其特征在于:所述第一支撑架(1)底部固定连接有底座(19),所述底座(19)顶部右侧固定连接有两个第二支撑架(20)。

4.根据权利要求3所述的一种纺粘无纺布高速分切机,其特征在于:所述两个所述第二支撑架(20)内部均安装有打磨轮(21),两个所述第二支撑架(20)前侧均固定连接有多个支撑板(22),多个所述支撑板(22)内部均安装有滚轮(23)。

5.根据权利要求1所述的一种纺粘无纺布高速分切机,其特征在于:所述第一支撑架(1)顶端中部固定连接有两个第三支撑架(24),两个所述第三支撑架(24)之间安装有两个打磨辊(25)。

6.根据权利要求1所述的一种纺粘无纺布高速分切机,其特征在于:所述第一支撑架(1)前侧右端安装有第二电机(26),所述第二电机(26)输出端安装有放卷辊(27)。

7.根据权利要求1所述的一种纺粘无纺布高速分切机,其特征在于:所述第一支撑架(1)顶部左侧固定连接有前后两个第四支撑架(28),前侧所述第四支撑架(28)前侧安装有第三电机(29),所述第三电机(29)输出端安装有收卷辊(30)。
