专利号: 2024212489018
申请人: 湖州爱客思智能家居有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

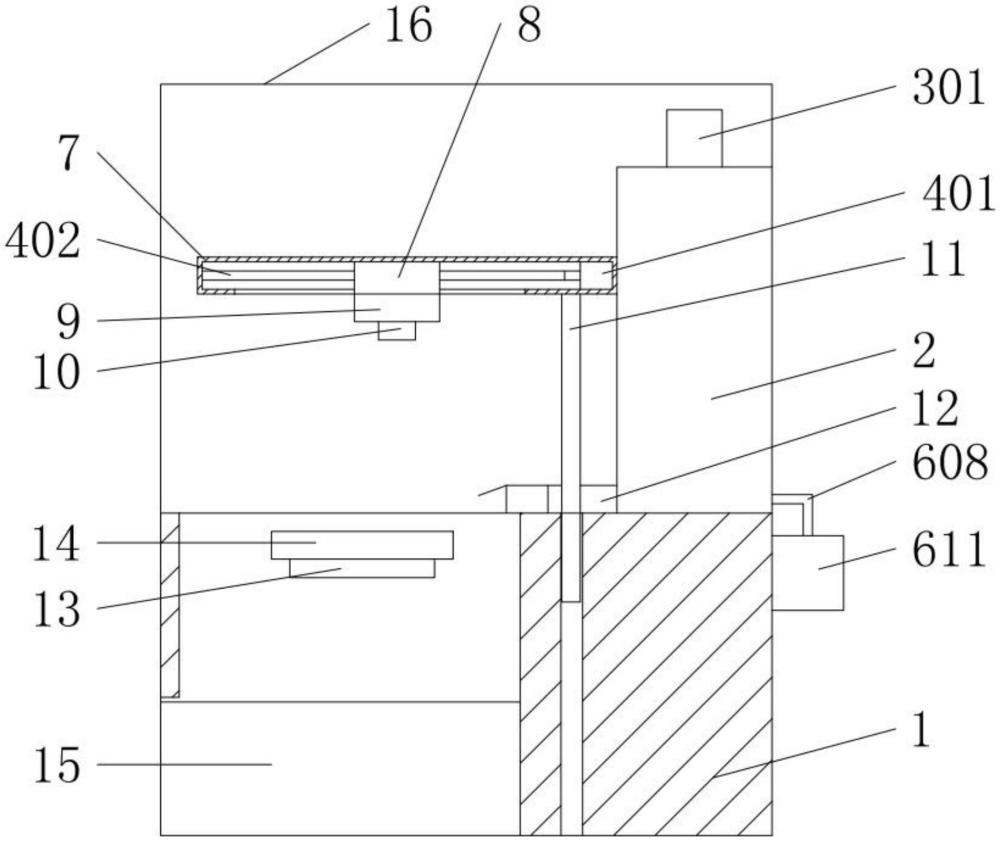

1.一种用于家具制作的工作台,其特征在于:包括底座(1)、第一支撑板(2)、控制器、第一凹槽、z轴移动组件、第一滑块、第二支撑板(7)、第二凹槽、第二滑块(8)、y轴移动组件、第三支撑板(9)、第三凹槽、第三滑块(17)、x轴移动组件、万能支架(10)、固定块(12)、两个导向板(11)、清理组件、固定板(13)、工作台(14)、防护罩(16),所述底座(1)为长方体,所述底座(1)正中心部分为空腔;所述第一支撑板(2)竖向设置,所述第一支撑板(2)设置在所述底座(1)上方,所述第一支撑板(2)靠近所述底座(1)边缘处,所述第一支撑板(2)与所述底座(1)上表面固定连接;所述控制器设置在所述底座(1)侧方,所述控制器与所述底座(1)侧表面固定连接;所述第一凹槽竖向设置,所述第一凹槽设置在所述第一支撑板(2)侧表面;所述z轴移动组件设置在所述第一支撑板(2)上,所述z轴移动组件与所述第一支撑板(2)连接,所述z轴移动组件与所述控制器电性连接;所述第一滑块设置在所述第一凹槽内,所述第一滑块与所述第一凹槽滑动连接,其滑动方向竖向设置,所述第一滑块与所述z轴移动组件连接;所述第二支撑板(7)横向设置,所述第二支撑板(7)设置在所述第一滑块侧方,所述第二支撑板(7)与所述第一滑块侧表面固定连接;所述第二凹槽横向设置,所述第二凹槽设置在所述第二支撑板(7)下表面;所述第二滑块(8)设置在所述第二凹槽内,所述第二滑块(8)与所述第二凹槽滑动连接,其滑动方向横向设置,且垂直于所述第一支撑板(2);所述y轴移动组件设置在所述第二支撑板(7)内,所述y轴移动组件与所述第二支撑板(7)连接,所述y轴移动组件与所述第二滑块(8)连接,所述y轴移动组件与所述控制器电性连接;所述第三支撑板(9)横向设置,所述第三支撑板(9)设置在所述第二滑块(8)下方,所述第三支撑板(9)与所述第二滑块(8)下表面固定连接;所述第三凹槽横向设置,所述第三凹槽设置在所述第三支撑板(9)下表面;所述第三滑块(17)设置在所述第三凹槽内,所述第三滑块(17)与所述第三凹槽滑动连接,其滑动方向横向设置,且与所述第一支撑板(2)垂直;所述x轴移动组件设置在所述第三支撑板(9)内,所述x轴移动组件与所述第三支撑板(9)连接,所述x轴移动组件与所述第三滑块(17)连接,所述x轴移动组件与所述控制器电性连接;所述万能支架(10)设置在所述第三滑块(17)下方,所述万能支架(10)与所述第三滑块(17)下表面固定连接;所述固定块(12)为T型结构,所述固定块(12)设置在所述底座(1)上方,所述固定块(12)设置在所述第一支撑板(2)侧方,所述固定块(12)与所述第一支撑板(2)侧表面固定连接,所述固定块(12)与所述底座(1)上表面固定连接;两个所述导向板(11)分别竖向设置,两个所述导向板(11)分别设置在所述第二支撑板(7)两侧,两个所述导向板(11)分别设置在所述固定块(12)两侧,两个所述导向板(11)分别与所述第二支撑板(7)两个侧表面固定连接,两个所述导向板(11)分别向下贯穿所述底座(1),延伸至所述底座(1)内部,两个所述导向板(11)分别与所述底座(1)滑动连接,其滑动方向竖向设置;所述清理组件设置在所述固定块(12)内,所述清理组件与所述固定块(12)连接,所述清理组件与两个所述导向板(11)连接;所述固定板(13)横向设置,所述固定板(13)设置在所述底座(1)内,所述固定板(13)两侧与所述底座(1)内侧面固定连接;所述工作台(14)横向设置,所述工作台(14)设置在所述固定板(13)上方,所述工作台(14)与所述固定板(13)上表面固定连接;所述防护罩(16)设置在所述底座(1)上方,所述防护罩(16)为玻璃,所述防护罩(16)与所述底座(1)上表面固定连接,所述防护罩(16)与所述第一支撑板(2)固定连接。

2.根据权利要求1所述的一种用于家具制作的工作台,其特征在于:所述z轴移动组件包括第一电机(301)、第一螺杆(302),所述第一电机(301)转轴轴线竖向设置,所述第一电机(301)设置在所述第一支撑板(2)上方,所述第一电机(301)转轴向下贯穿所述第一支撑板(2),并延伸至所述第一支撑板(2)内,所述第一电机(301)与所述第一支撑板(2)上表面固定连接,所述第一电机(301)与所述控制器电性连接;所述第一螺杆(302)竖向设置,所述第一螺杆(302)轴线与所述第一电机(301)转轴轴线重合,所述第一螺杆(302)设置在所述第一支撑板(2)内,所述第一螺杆(302)上端与所述第一电机(301)转轴固定连接,所述第一螺杆(302)下端与所述第一支撑板(2)内部底面转动连接,其转动方向竖向设置,所述第一螺杆(302)贯穿所述第一滑块,所述第一螺杆(302)与所述第一滑块螺纹连接。

3.根据权利要求2所述的一种用于家具制作的工作台,其特征在于:所述y轴移动组件包括第二电机(401)、第二螺杆(402),所述第二电机(401)转轴轴线横向设置,且与所述第一支撑板(2)垂直,所述第二电机(401)设置在所述第二支撑板(7)内,所述第二电机(401)侧表面与所述第二支撑板(7)内侧面固定连接,所述第二电机(401)与所述控制器电性连接;所述第二螺杆(402)横向设置,所述第二螺杆(402)与所述第二电机(401)转轴轴线重合,所述第二螺杆(402)设置在所述第二支撑板(7)内,所述第二螺杆(402)一端与所述第二电机(401)转轴固定连接,所述第二螺杆(402)另一端与所述第二支撑板(7)内侧面转动连接,其转动轴线横向设置,且垂直于所述第一支撑板(2),所述第二螺杆(402)贯穿所述第二滑块(8),所述第二螺杆(402)与所述第二滑块(8)螺纹连接。

4.根据权利要求3所述的一种用于家具制作的工作台,其特征在于:所述x轴移动组件包括第三电机(501)、第三螺杆(502),所述第三电机(501)转轴轴线横向设置,且与所述第一支撑板(2)平行,所述第三电机(501)设置在所述第三支撑板(9)内,所述第三电机(501)侧表面与所述第三支撑板(9)内侧面固定连接,所述第三电机(501)与所述控制器电性连接;所述第三螺杆(502)横向设置,所述第三螺杆(502)轴线与所述第三电机(501)转轴轴线重合,所述第三螺杆(502)设置在所述第三支撑板(9)内,所述第三螺杆(502)一端与所述第三电机(501)转轴固定连接,所述第三螺杆(502)另一端与所述第三支撑板(9)内侧面转动连接,其转动轴线横向设置,且与所述第一支撑板(2)垂直,所述第三螺杆(502)贯穿所述第三滑块(17),所述第三螺杆(502)与所述第三滑块(17)螺纹连接。

5.根据权利要求4所述的一种用于家具制作的工作台,其特征在于:所述清理组件包括高压气罐(611)、进气管(608)、两个分流管(609)、两个T型槽、两个T型压块(601)、两个第一复位弹簧(602)、两个连通孔(603)、两个封堵盒(606)、两个第二复位弹簧(607)、封堵块(604)、两个第三复位弹簧(605)、若干导气片(610)、两个传动块(612),所述高压气罐(611)设置在所述底座(1)侧方,所述高压气罐(611)与所述底座(1)侧表面固定连接;所述进气管(608)设置在所述高压气罐(611)上方,所述进气管(608)一端贯穿所述高压气罐(611)上部,所述进气管(608)一端与所述高压气罐(611)连通,所述进气管(608)一端贯穿所述第一支撑板(2)底部和所述固定块(12)侧部,并延伸至所述固定块(12)内;两个所述分流管(609)设置在所述固定块(12)内,两个所述分流管(609)一端分别与所述进气管(608)另一端连通;两个所述T型槽分别横向设置,两个所述T型槽分别与所述第一支撑板(2)平行,两个所述T型槽分别贯穿两个所述分流管(609),两个所述T型槽分别对称设置在所述固定块(12)两侧;两个所述T型压块(601)分别设置在两个所述T型槽内,两个所述T型压块(601)分别与两个所述T型槽滑动连接,其滑动方向横向设置,且与所述第一支撑板(2)平行;两个所述第一复位弹簧(602)分别设置在两个所述T型槽内,两个所述第一复位弹簧(602)分别设置在两个所述T型压块(601)上翼缘板下方,两个所述第一复位弹簧(602)一端分别与所述固定块(12)固定连接,两个所述第一复位弹簧(602)另一端分别与所述T型压块(601)固定连接;两个所述连通孔(603)分别设置在所述T型槽内,两个所述连通孔(603)分别设置在两个所述T型压块(601)内侧,两个所述连通孔(603)分别与两个所述分流管(609)另一端相配合,两个所述连通孔(603)侧表面分别与两个所述T型压块(601)侧表面固定连接,两个所述连通孔(603)分别与两个所述T型槽滑动连接,其滑动方向横向设置,且与所述第一支撑板(2)平行;两个所述封堵盒(606)分别设置在两个所述T型槽内,两个所述封堵盒(606)分别设置在两个所述连通孔(603)侧方,两个所述封堵盒(606)分别与两个所述连通孔(603)侧表面固定连接,两个所述封堵盒(606)分别与两个所述T型槽滑动连接,其滑动方向横向设置,且与所述第一支撑板(2)平行;两个所述第二复位弹簧(607)分别设置在两个所述封堵盒(606)内,两个所述第二复位弹簧(607)下端分别与两个所述封堵盒(606)内部底面固定连接;两个所述封堵块(604)分别设置在两个所述第二复位弹簧(607)侧方,两个所述封堵块(604)分别与两个所述第二复位弹簧(607)上端固定连接;两个所述第三复位弹簧(605)分别设置在两个所述T型槽内,两个所述第三复位弹簧(605)分别设置在两个所述封堵盒(606)侧方,两个所述第三复位弹簧(605)一端分别与固定块(12)固定连接,两个所述第三复位弹簧(605)另一端分别与两个所述封堵盒(606)侧表面固定连接;若干所述导气片(610)分别均匀设置在所述固定块(12)内,若干所述导气片(610)与所述固定块(12)固定连接;两个所述传动块(612)分别设置在两个所述导向板(11)内侧面,两个所述传动块(612)分别与两个所述导向板(11)内侧面固定连接。

6.根据权利要求1所述的一种用于家具制作的工作台,其特征在于:包括接料盒(15),所述接料盒(15)横向设置,所述接料盒(15)设置在所述底座(1)底部,所述接料盒(15)贯穿所述底座(1)侧部,所述接料盒(15)与所述底座(1)滑动连接,其滑动方向横向设置,且与所述第一支撑板(2)垂直。
