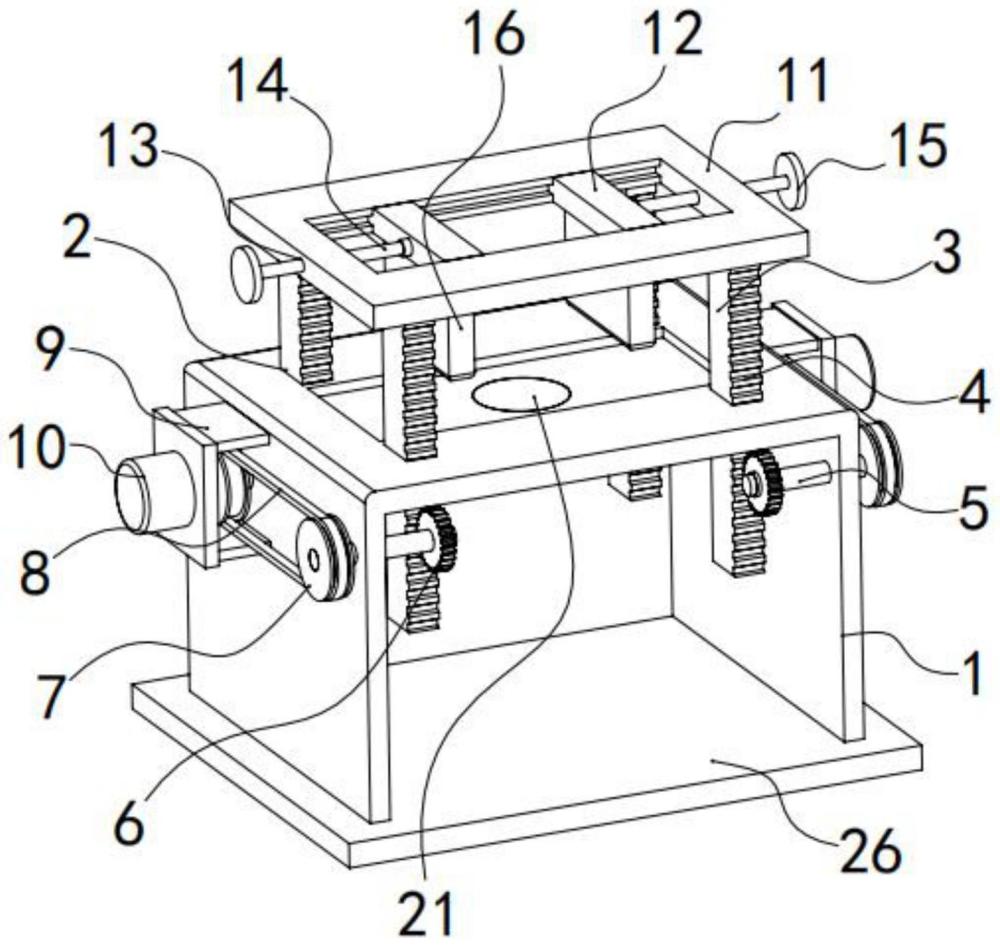

1.一种线路板的压紧固定装置，包括壳体(1)，其特征是：所述壳体(1)的上端面且位于四个角上均开设有滑动孔(2)，所述滑动孔(2)的内部均滑动设有滑动杆(3)，所述滑动杆(3)的外壁上均设有齿条(4)，所述齿条(4)的一侧且位于壳体(1)的外壁上均转动设有转动轴(5)，所述转动轴(5)上均设有齿轮(6)，所述齿轮(6)均与齿条(4)啮合安装，所述转动轴(5)的另一端均设有带轮(7)，两个所述带轮(7)的中间位置均设有皮带(8)，所述壳体(1)的两侧面均设有机架(9)，所述机架(9)的外壁上均设有电机(10)，所述电机(10)的输出端均与转动轴(5)固定安装，所述滑动杆(3)的上端面固定设有方形框(11)，所述方形框(11)的内部且位于两侧均设有调节块(12)。

2.根据权利要求1所述的一种线路板的压紧固定装置，其特征是：所述方形框(11)的两侧面均开设有螺纹孔(13)，所述螺纹孔(13)的内部均设有螺纹杆(14)，所述螺纹杆(14)的一端均穿过螺纹孔(13)与调节块(12)转动安装，另一端均固定设有手轮(15)，所述调节块(12)的下端面均固定设有压板(16)。

3.根据权利要求2所述的一种线路板的压紧固定装置，其特征是：所述方形框(11)的内壁上且位于前后两侧均开设有滑槽(17)，所述调节块(12)的外壁上对应设有滑块(18)，所述滑块(18)与滑槽(17)滑动安装。

4.根据权利要求1所述的一种线路板的压紧固定装置，其特征是：所述壳体(1)的上端面开设有容纳槽(19)，所述容纳槽(19)的中间位置开设有圆形槽(20)，所述圆形槽(20)的内部设有顶板(21)。

5.根据权利要求4所述的一种线路板的压紧固定装置，其特征是：所述圆形槽(20)的中间位置开设有导向孔(22)，所述顶板(21)的下端面设有导向杆(23)，所述导向杆(23)与导向孔(22)滑动安装。

6.根据权利要求5所述的一种线路板的压紧固定装置，其特征是：所述导向杆(23)的下端穿过导向孔(22)且固定设有按压块(24)，所述按压块(24)的上端面固定设有弹簧(25)，所述弹簧(25)的另一端与壳体(1)的内壁固定连接。

7.根据权利要求4所述的一种线路板的压紧固定装置，其特征是：所述顶板(21)的上端面与容纳槽(19)的底部持平。

8.根据权利要求1所述的一种线路板的压紧固定装置，其特征是：所述壳体(1)的下端固定设有底座(26)。
