专利号: 2024212463605
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

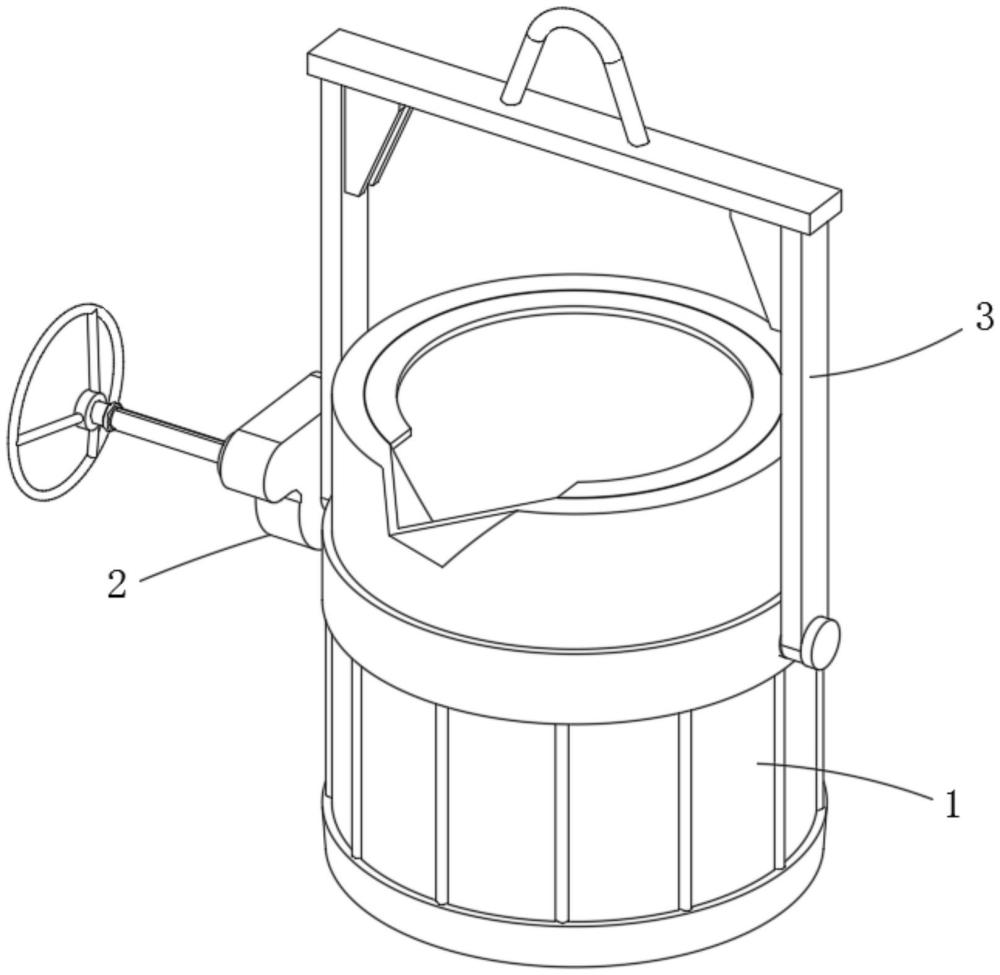

1.金属硅精炼提纯用吊式铁水包,其特征在于:包括储存机构(1)和装配于储存机构(1)上方的悬吊机构(3),已经装配于储存机构(1)一侧的调节机构(2),所述储存机构(1)包括主包体(101),所述主包体(101)的主包体(101)外壁的中央位置处固定安装有安装环板(401),所述主包体(101)的外壁与内部之间设置有预热腔(107),所述预热腔(107)内部的上方固定安装有多组电磁加热环(106),所述预热腔(107)底部的底部固定安装有多组柱板(105),所述预热腔(107)和柱板(105)的外部皆填充有隔热棉(104);

所述悬吊机构(3)包括两组吊板(301),两组所述吊板(301)的顶部固定安装有顶板(302),所述顶板(302)的顶部固定安装有吊杆(304);

所述调节机构(2)包括齿轮箱(201),所述齿轮箱(201)一侧的输出端固定安装有驱动轴(204),所述驱动轴(204)的外壁滑动安装有伸缩套(202),所述伸缩套(202)的一端固定安装有手轮(203)。

2.根据权利要求1所述的金属硅精炼提纯用吊式铁水包,其特征在于:所述主包体(101)正面的上方固定安装有排液嘴(102),所述主包体(101)内壁的上方固定安装有防溅板(103)。

3.根据权利要求1所述的金属硅精炼提纯用吊式铁水包,其特征在于:所述主包体(101)的底部固定安装有加固环板(4),所述加固环板(4)顶部的外侧固定安装有与安装环板(401)底部连接的多组筋杆(402)。

4.根据权利要求1所述的金属硅精炼提纯用吊式铁水包,其特征在于:所述伸缩套(202)的顶部与底部皆开设有限位槽(206),所述驱动轴(204)外壁的一侧固定安装有与限位槽(206)配合使用的限位套(205)。

5.根据权利要求1所述的金属硅精炼提纯用吊式铁水包,其特征在于:两组所述吊板(301)内壁的上方皆固定安装有与顶板(302)底部连接的角板(303)。

6.根据权利要求1所述的金属硅精炼提纯用吊式铁水包,其特征在于:所述主包体(101)背部的上方固定安装有电源座(5),所述电源座(5)的上方固定安装有防护板(501)。
