专利号: 2024212459347
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

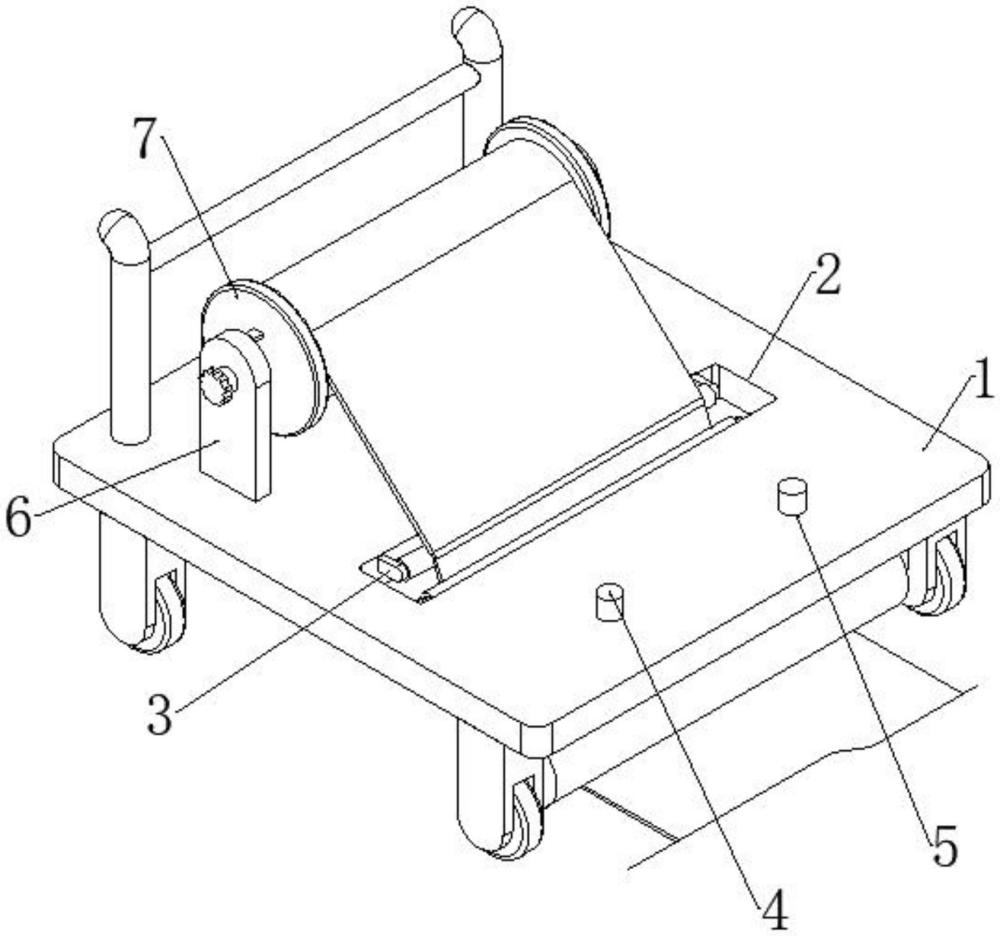

1.一种防水卷材铺设装置,其特征在于:包括行走平台(1),所述行走平台(1)的内部固定安装有两个气缸(4),所述气缸(4)的一端延伸至所述行走平台(1)的下方,所述气缸(4)输出轴的底端固定安装有U形架(8),所述U形架(8)的内壁前侧和内壁后侧之间转动安装有压辊(9),所述行走平台(1)的上表面固定安装有第二侧板(10),所述第二侧板(10)的前侧固定安装有第二限位板(11),所述第二限位板(11)的内部螺纹连接有第二螺纹杆(20),所述第二螺纹杆(20)的前端固定安装有第一承重杆(12),所述第二螺纹杆(20)的后端延伸至所述第二侧板(10)的后侧,所述第二螺纹杆(20)的后端固定安装有第一旋钮,所述行走平台(1)的上表面固定安装有第一侧板(6),所述第一侧板(6)与所述第二侧板(10)对称设置,所述第一侧板(6)的内部固定安装有第二承重杆(13),所述第二承重杆(13)的外侧活动设置有第一限位板(7)。

2.根据权利要求1所述的一种防水卷材铺设装置,其特征在于:所述行走平台(1)的上表面开设有两个第一通孔(5),所述第一通孔(5)的内壁与所述气缸(4)的外侧固定连接。

3.根据权利要求1所述的一种防水卷材铺设装置,其特征在于:所述第一侧板(6)的前侧开设有第二通孔(19),所述第二通孔(19)的内壁与所述第二承重杆(13)的外侧固定连接。

4.根据权利要求1所述的一种防水卷材铺设装置,其特征在于:所述第二承重杆(13)的内部开设有空腔(14),所述空腔(14)的内壁后侧通过轴承转动安装有第一螺纹杆(15),所述第一螺纹杆(15)的前端延伸至所述第二承重杆(13)的前侧,所述第一螺纹杆(15)的前端固定安装有第二旋钮,所述第一螺纹杆(15)的外侧螺纹连接有内螺纹筒(16),所述内螺纹筒(16)的外侧固定安装有两个L形连接架(17),两个所述L形连接架(17)呈对称设置,两个所述L形连接架(17)的后侧均与所述第一限位板(7)的外侧固定连接。

5.根据权利要求4所述的一种防水卷材铺设装置,其特征在于:所述第二承重杆(13)的外侧开设有两个导向孔(18),两个所述导向孔(18)呈对称设置,所述导向孔(18)的内壁与所述L形连接架(17)的外侧活动接触。

6.根据权利要求1所述的一种防水卷材铺设装置,其特征在于:所述行走平台(1)的上表面开设有矩形孔(2),所述矩形孔(2)的内壁左侧和内壁右侧上均固定安装有导向辊(3),两个所述导向辊(3)呈对称设置。

7.根据权利要求1所述的一种防水卷材铺设装置,其特征在于:所述第二限位板(11)以及第二侧板(10)的前侧均开设有螺纹孔(21),所述螺纹孔(21)与所述第二螺纹杆(20)螺纹连接。
