专利号: 2024212416905
申请人: 中科北测检测技术(北京)有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

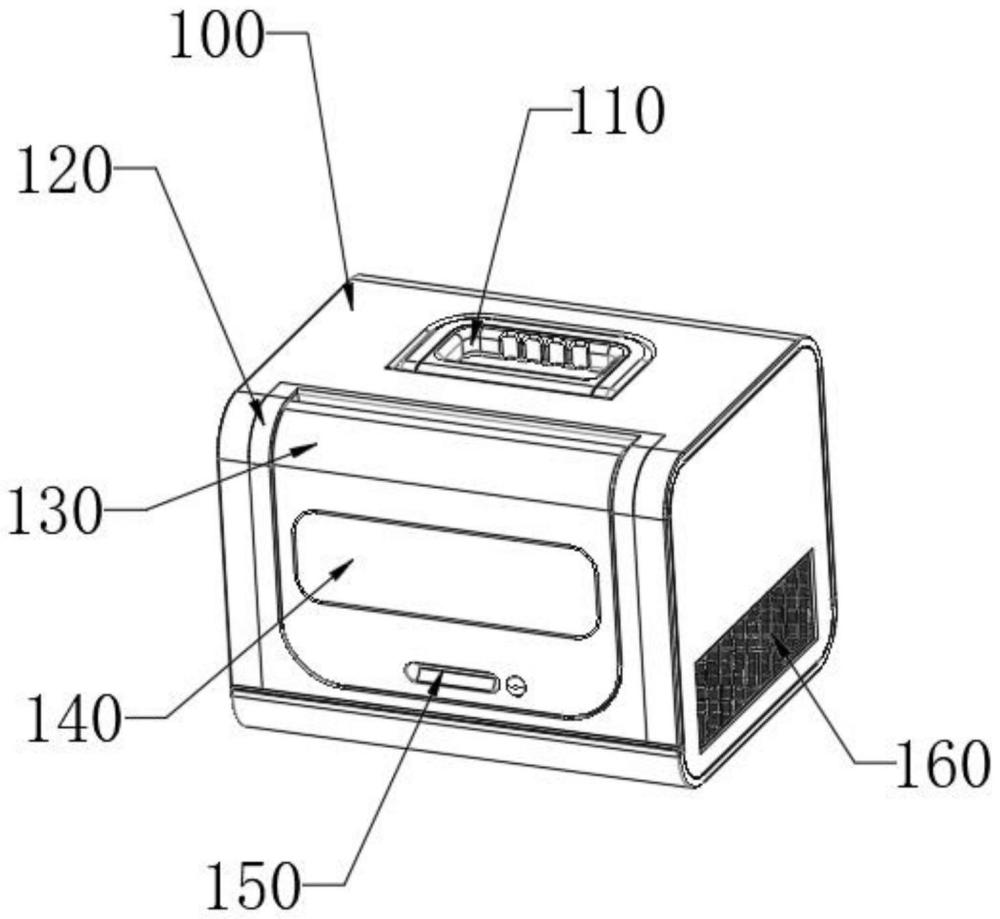

1.一种手提式样品存储箱,包括:箱盖(100)、温度显示屏(140)以及通气腔(160),其特征在于:所述箱盖(100)下端设有一组用于对样品进行存放的箱体;

所述箱体前侧内部设有一组用于对翻盖(130)外侧进行密封嵌合的密封嵌座(120),所述密封嵌座(120)内侧设有一组用于便于工作人员将样品取放的翻盖(130);

所述翻盖(130)前端中间位置设有一组用于工作人员查看箱体内部温度的温度显示屏(140),所述温度显示屏(140)下端设有一组便于工作人员打开翻盖(130)的扣槽(150);

所述箱体内部设有一组用于储放样品的储存腔,所述储存腔包括定位壳(10a)以及半导体制冷片(10i),所述定位壳(10a)内侧设有若干组用于对样本进行储放的样品管(10b);

所述定位壳(10a)下端设有用于与定位壳(10a)连接固定的连接座(10c),所述连接座(10c)下端设有若干组用于将半导体制冷片(10i)散热温度进行传导的导温管(10d),所述导温管(10d)下端设有若干组用于对导温管(10d)热量进行快速排出的排热风扇(10f)。

2.根据权利要求1所述的一种手提式样品存储箱,其特征在于:所述箱体左右两侧均设有一组用于外部空气导出的通气腔(160),所述箱盖(100)上端设有一组用于工作人员便于拿取的把手(110)。

3.根据权利要求1所述的一种手提式样品存储箱,其特征在于:所述箱盖(100)与箱体为一体结构,所述箱体与箱盖(100)内侧均设有一组用于对储存腔内部保温的保温层,所述密封嵌座(120)内侧设有密封嵌槽,所述密封嵌槽与翻盖(130)相互密封嵌合。

4.根据权利要求3所述的一种手提式样品存储箱,其特征在于:所述翻盖(130)上端内部设有一组用于对翻盖(130)旋转支撑的内轴,所述内轴均内嵌设置在密封嵌座(120)上端左右两侧内部,储存腔内部与两组通气腔(160)相互连通。

5.根据权利要求1所述的一种手提式样品存储箱,其特征在于:所述排热风扇(10f)下端外侧设有一组用于对排热风扇(10f)进行支撑的下撑架(10g);

所述下撑架(10g)内侧设有一组用于对冷热空气进行交换的交流腔(10h),若干组所述导温管(10d)上端设有若干组用于对样品管(10b)提供低温的半导体制冷片(10i)。

6.根据权利要求5所述的一种手提式样品存储箱,其特征在于:所述半导体制冷片(10i)上端为制冷端,所述半导体制冷片(10i)上端与连接座(10c)下端贴合,且连接座(10c)中间位置内嵌设置有一组导温板;

半导体制冷片(10i)下端为散热端,其散热端与若干组导温管(10d)上端贴合,且所述导温管(10d)与导温板制造材料均为金属铜,所述半导体制冷片(10i)为一种tec ‑12703型制冷片。
