专利号: 2024212400004
申请人: 安徽方圆机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-06-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

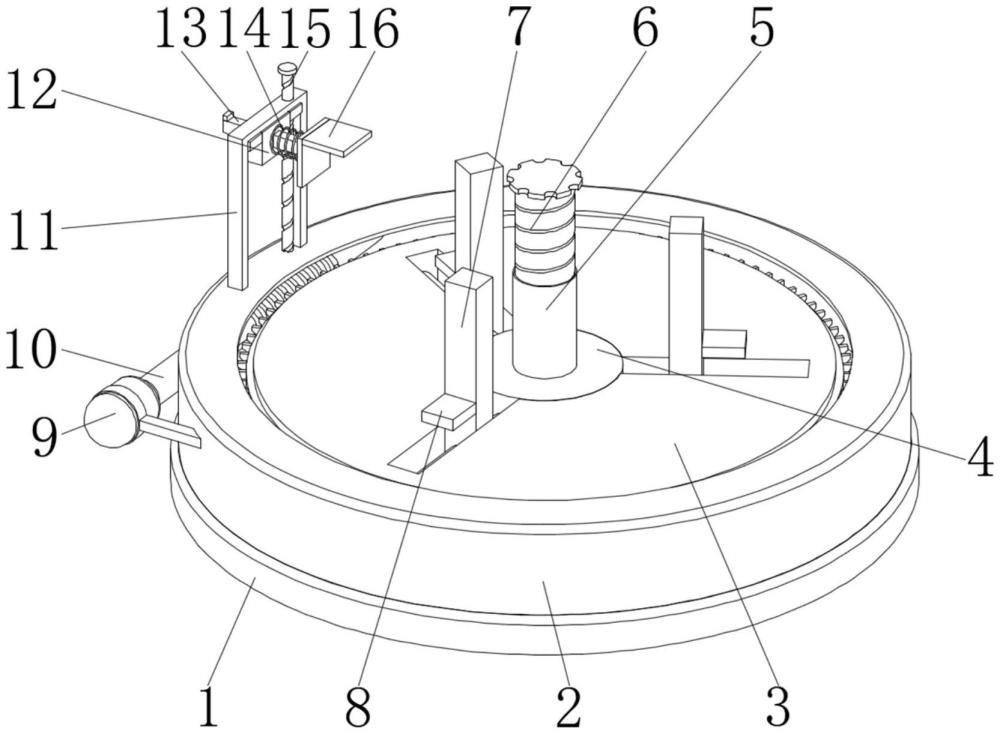

1.一种轮毂加工用夹持装置,包括支撑座(1)和电机(9),其特征在于,所述支撑座(1)的顶端安装有轴承座(18),且轴承座(18)的内部插设有支撑盘(3),所述支撑盘(3)的外壁固定套设有蜗轮(17),且蜗轮(17)的左侧外壁啮合有蜗杆(10),所述支撑盘(3)的内部插设有固定罩(4),所述固定罩(4)的顶端固定安装有外杆(5),且外杆(5)的内部插设有内杆(23),所述内杆(23)的底端固定连接有第二锥形齿轮(21),且第二锥形齿轮(21)的表面啮合有第一锥形齿轮(20),且第一锥形齿轮(20)的中心表面固定连接有第三螺纹杆(19),所述第三螺纹杆(19)的表面套设有夹持杆(7)。

2.根据权利要求1所述的一种轮毂加工用夹持装置,其特征在于,所述内杆(23)的两侧对称开设有滑轨,且滑轨的内部插设有滑块(22),所述滑块(22)的表面套设有第一螺纹杆(6)。

3.根据权利要求1所述的一种轮毂加工用夹持装置,其特征在于,所述支撑座(1)的顶端固定安装有支撑架(11),且支撑架(11)的内顶端固定安装有固定块(12),所述固定块(12)的内部插设有移动杆(13),且移动杆(13)的右侧表面固定连接有打磨片(16)。

4.根据权利要求3所述的一种轮毂加工用夹持装置,其特征在于,所述移动杆(13)的表面套设有弹簧(14),且弹簧(14)的一端与打磨片(16)的外壁固定连接,所述弹簧(14)的另一端与固定块(12)的右侧表面固定连接。

5.根据权利要求3所述的一种轮毂加工用夹持装置,其特征在于,所述固定块(12)的前后表面对称固定连接有矩形块(24),所述支撑架(11)的顶端开设有孔槽,且孔槽的内部插设有第二螺纹杆(15)。

6.根据权利要求1所述的一种轮毂加工用夹持装置,其特征在于,所述支撑座(1)的顶端边缘处固定安装有防护套(2),所述蜗杆(10)插设在防护套(2)的内部。

7.根据权利要求1所述的一种轮毂加工用夹持装置,其特征在于,所述夹持杆(7)设置有三组,三组所述夹持杆(7)的外壁固定连接有支撑板(8)。
