专利号: 2024212367951
申请人: 安徽寿州贡食品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

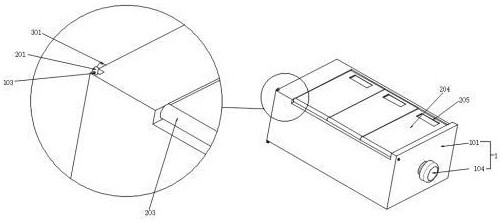

1.一种中草药存储用隔板结构,包括由盒体(101)、分隔板(102)、拉手(104)组成的抽屉盒(1),所述分隔板(102)均匀固定于盒体(101)内侧,用于对盒体(101)内部空间进行分隔,所述拉手(104)安装于盒体(101)前端,其特征在于,所述盒体(101)的后端开设有侧倒T型限位槽(103),所述盒体(101)内侧顶部设置有遮挡组件(2),所述侧倒T型限位槽(103)的内侧分布有复位组件(3);

所述遮挡组件(2)用于对盒体(101)的各个空间进行单独遮挡,用于避免外部水汽进入盒体(101)内部空间;

所述复位组件(3)用于对打开状态的遮挡组件(2)进行自动复位操作。

2.根据权利要求1所述的一种中草药存储用隔板结构,其特征在于,所述遮挡组件(2)包括转轴(201)、套筒(203)、透明盖板(204)、扣拉槽(205);

所述转轴(201)转动安装于盒体(101)内侧且贯穿盒体(101)前后端,所述套筒(203)转动套接于转轴(201)外侧,所述套筒(203)内部开设有与转轴(201)外壁直径相匹配的转动圆孔(206),所述透明盖板(204)固定于套筒(203)一侧且贴合于分隔板(102)顶部;

所述套筒(203)、透明盖板(204)的数量与盒体(101)内部空间数量相匹配且一一对应,用于分别对盒体(101)内部空间顶部进行遮挡;

所述扣拉槽(205)一体成型于透明盖板(204)顶部远离套筒(203)的一侧,用于对透明盖板(204)进行提拉打开操作。

3.根据权利要求2所述的一种中草药存储用隔板结构,其特征在于,所述遮挡组件(2)还包括凸块(202)、扇形弧槽(207);

所述凸块(202)固定于转轴(201)的外侧且分布于套筒(203)内侧,所述扇形弧槽(207)开设于套筒(203)与凸块(202)相接触的位置,所述扇形弧槽(207)与转动圆孔(206)相连通;

所述透明盖板(204)转动打开时通过扇形弧槽(207)、凸块(202)可带动转轴(201)同步转动。

4.根据权利要求3所述的一种中草药存储用隔板结构,其特征在于,所述复位组件(3)包括复位受力块(301)、侧倒T型顶块(302)、W型弹片(303);

所述复位受力块(301)分布于盒体(101)后端且固定于转轴(201)外侧,所述侧倒T型顶块(302)限位竖直滑动连接于侧倒T型限位槽(103)内侧,且所述侧倒T型顶块(302)分布于转轴(201)一侧;

所述W型弹片(303)固定于侧倒T型顶块(302)的横向部位的顶部且W型弹片(303)的顶部与侧倒T型限位槽(103)的顶部内壁贴合,用于为上移后的侧倒T型顶块(302)提供下移动力。

5.根据权利要求4所述的一种中草药存储用隔板结构,其特征在于,所述透明盖板(204)转动打开通过转轴(201)带动复位受力块(301)转动贴合于侧倒T型顶块(302)顶部,用于对透明盖板(204)的转动角度进行限位。

6.根据权利要求4所述的一种中草药存储用隔板结构,其特征在于,所述盒体(101)在从中药药柜内抽出并呈倾斜摆放时盒体(101)的后端翘起,此时所述侧倒T型顶块(302)的底部凸出于盒体(101)底部;

所述盒体(101)呈水平状态时盒体(101)的后端底部贴合于中药药柜内壁,此时侧倒T型顶块(302)的底部受力向上移动,所述侧倒T型顶块(302)挤压复位受力块(301)实现对转轴(201)的推动。

7.根据权利要求6所述的一种中草药存储用隔板结构,其特征在于,所述扇形弧槽(207)的弧形边长大于凸块(202)的宽度,用于使单个所述透明盖板(204)打开时,其他透明盖板(204)保持不动,所述转轴(201)转动时可推动所有打开的透明盖板(204)同步复位。
