专利号: 2024212357324
申请人: 大连保税区东立机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

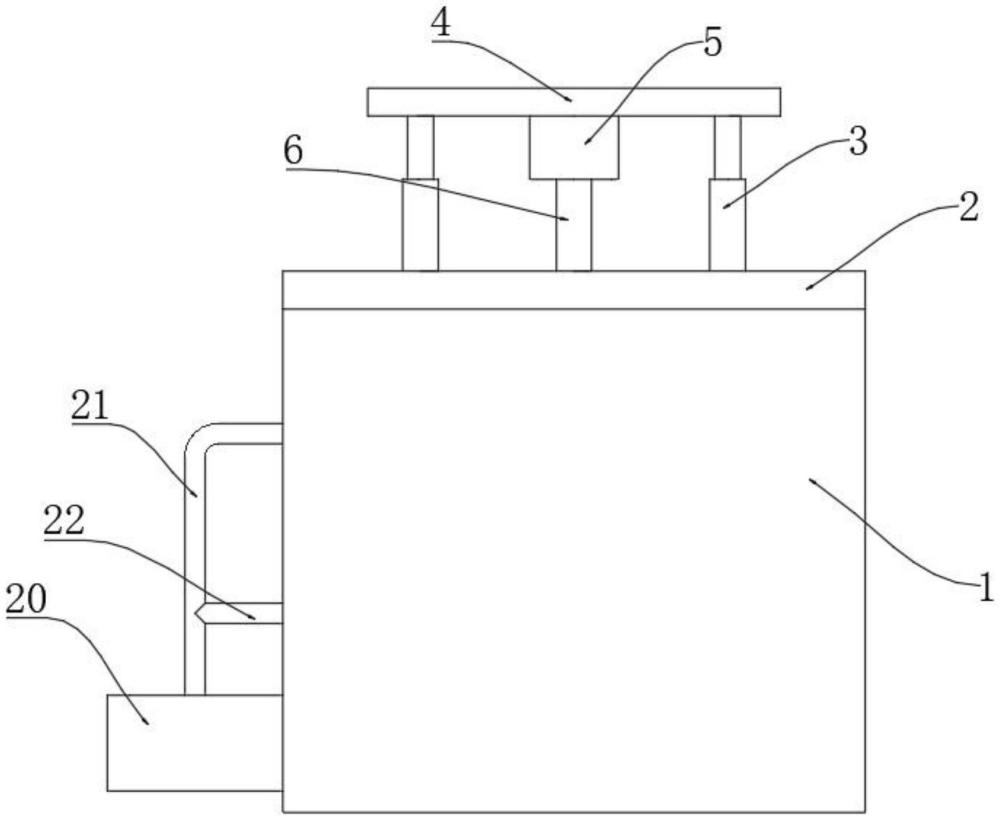

1.一种旋转喷淋式超声波清洗机,包括超声波清洗室(1),其特征在于:所述超声波清洗室(1)的顶端设置有顶盖(2),所述顶盖(2)的顶端设置有支撑板(4),所述顶盖(2)的顶部左右两端均固定连接有电动伸缩杆(3),所述电动伸缩杆(3)的输出端均与支撑板(4)的底端固定连接,所述支撑板(4)的底端中部固定连接有电机(5),所述电机(5)的输出端固定连接有转轴(6),所述转轴(6)的末端贯穿顶盖(2)并螺纹连接有连接件(8),所述连接件(8)的底端固定连接有篮盖(7),所述篮盖(7)的底部左右两端均固定连接有推动件(9),所述超声波清洗室(1)的内侧中部内切有滑轨(17),所述滑轨(17)的顶端开设有滑槽一(18),所述滑轨(17)于滑槽一(18)的相远离一端均开设有滑槽二(19),所述超声波清洗室(1)的内部于篮盖(7)的底端设置有旋转组件,所述旋转组件与滑轨(17)滑动连接,所述超声波清洗室(1)的右端设置有喷淋组件。

2.根据权利要求1所述的一种旋转喷淋式超声波清洗机,其特征在于:所述旋转组件包括清洗篮(10),所述清洗篮(10)的顶部于推动件(9)的顶端均开设有推动槽(11),所述清洗篮(10)的左右两端均固定连接有L形板(12),两个所述L形板(12)的底部相远离一端均固定连接有滑块一(13),所述滑块一(13)的外侧左右两端均开设有放置槽(14),两个所述放置槽(14)的内部均固定连接有弹簧(15),所述弹簧(15)的相远离一端均固定连接有滑块二(16)。

3.根据权利要求2所述的一种旋转喷淋式超声波清洗机,其特征在于:两个所述推动槽(11)与同侧推动件(9)滑动连接。

4.根据权利要求2所述的一种旋转喷淋式超声波清洗机,其特征在于:所述滑块一(13)均与滑槽一(18)滑动连接,所述滑块二(16)均与相邻滑槽二(19)滑动连接。

5.根据权利要求1所述的一种旋转喷淋式超声波清洗机,其特征在于:所述喷淋组件包括水泵(20),所述水泵(20)外侧与超声波清洗室(1)的左端中下部固定连接,所述水泵(20)的输出端固定连接有竖管(21)。

6.根据权利要求5所述的一种旋转喷淋式超声波清洗机,其特征在于:所述竖管(21)的顶部与竖管(21)的中下部均固定连接有横管(22),两个所述横管(22)的右端均贯穿超声波清洗室(1)的左端并固定连接有连管(23)。

7.根据权利要求6所述的一种旋转喷淋式超声波清洗机,其特征在于:所述连管(23)的前后两端均与超声波清洗室(1)的内部前后两端转动连接,所述连管(23)的外侧右端均等距离固定连接有若干个分管(24),若干个所述分管(24)的右端均固定连接有喷头(25)。

8.根据权利要求7所述的一种旋转喷淋式超声波清洗机,其特征在于:上侧所述连管(23)位于顶盖(2)的底端与滑轨(17)的顶端之间,下侧所述连管(23)位于滑轨(17)的顶端与超声波清洗室(1)的内部底端之间。
