专利号: 2024212331540
申请人: 枣阳市杜氏玻璃制品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

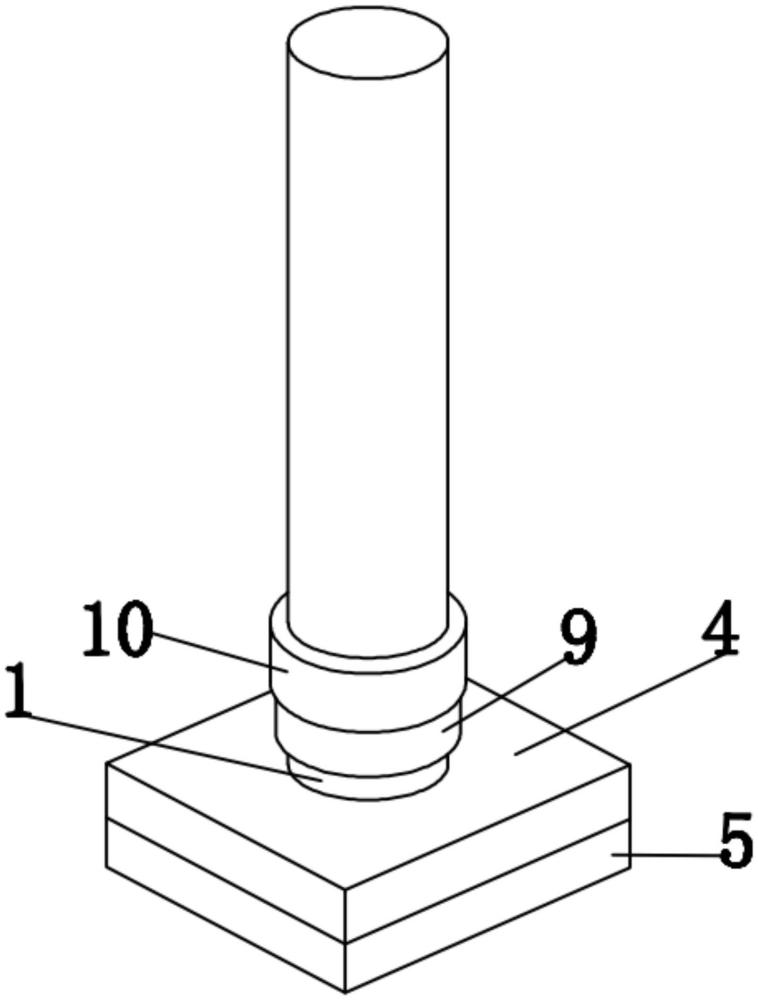

1.一种用于玻璃纤维生产的漏板变形矫正装置,其特征在于,包括支撑杆(1)、漏板(7)以及固定组件,所述支撑杆(1)的一端开设有插槽(2),所述插槽(2)内插接有连接杆(3),所述连接杆(3)的一端焊接有固定座(4),所述固定座(4)上焊接有主体(5),所述主体(5)的顶部焊接有多个矫正支架(6),所述漏板(7)设有多个漏嘴(15),多个所述矫正支架(6)的顶部均与所述漏板(7)接触连接,所述支撑杆(1)上设有固定组件,所述固定组件与所述连接杆(3)相连接,所述固定组件包括球体(8)、环板一(9)、环板二(10)、弹簧(11)以及固定杆(14),所述支撑杆(1)上开设有两个滑动槽二,两个所述滑动槽二内均滑动连接有球体(8)。

2.根据权利要求1所述的一种用于玻璃纤维生产的漏板变形矫正装置,其特征在于,所述连接杆(3)上开设有两个球槽(12),两个所述球槽(12)分别与两个所述球体(8)相对应。

3.根据权利要求1所述的一种用于玻璃纤维生产的漏板变形矫正装置,其特征在于,所述支撑杆(1)上滑动套设有环板一(9),所述环板一(9)的内侧与两个所述球体(8)均接触连接。

4.根据权利要求3所述的一种用于玻璃纤维生产的漏板变形矫正装置,其特征在于,所述环板一(9)上滑动套设有环板二(10),所述环板二(10)固定套设在所述支撑杆(1)上。

5.根据权利要求4所述的一种用于玻璃纤维生产的漏板变形矫正装置,其特征在于,所述支撑杆(1)上套设有弹簧(11),所述弹簧(11)的一端与所述环板一(9)固定连接,所述弹簧(11)另一端与所述环板二(10)固定连接。

6.根据权利要求3所述的一种用于玻璃纤维生产的漏板变形矫正装置,其特征在于,所述支撑杆(1)上开设有四个滑动槽一(13),四个所述滑动槽一内均滑动连接有固定杆(14),四个所述固定杆(14)分别与两个所述球体(8)固定连接。

7.根据权利要求1所述的一种用于玻璃纤维生产的漏板变形矫正装置,其特征在于,所述漏板(7)上设有加强筋(16)。
