专利号: 202421231046X
申请人: 芜湖超富科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

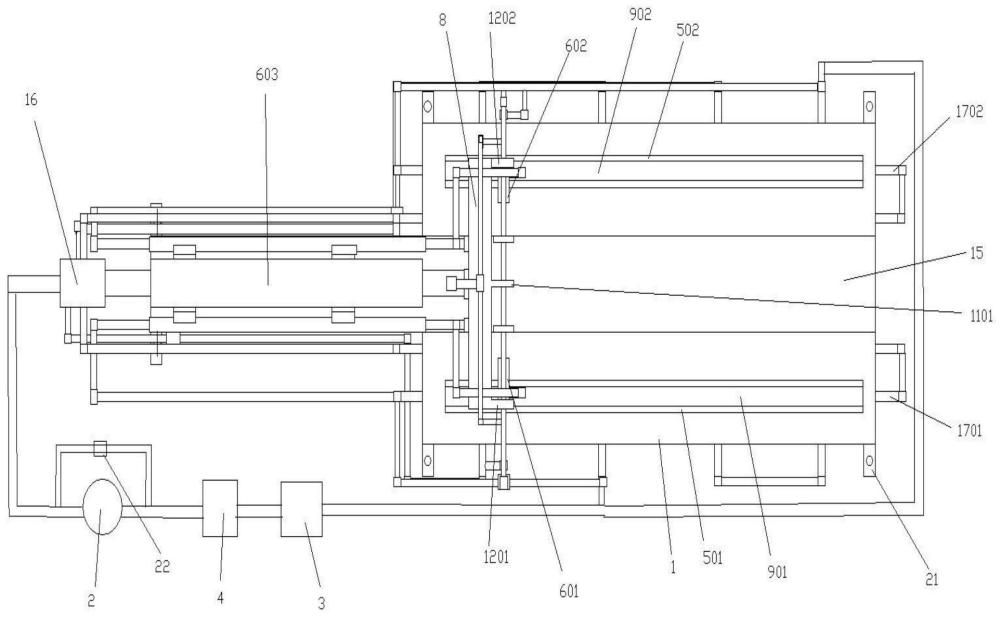

1.一种金属毛坯切割定位机构,该机构包括底座,油箱、冷油器、加压油泵、油分配器,所述底座的中间设置加工槽,所述加工槽两侧设置平行的滑槽,所述滑槽里设置滑杆,所述底座的中部横向竖直设置一定位板,所述定位板下部两端与滑杆滑动连接,所述定位板的两端右侧竖直设置垂直于定位板的固定板,所述固定板中间竖直设置垂直于定位板的固定夹板,所述固定板与固定夹板之间竖直设置垂直于定位板的滑动夹板,所述固定板、固定夹板的上部和下部分别设置垂直固定连接的滑杆,所述滑杆为中空,所述滑杆与滑动夹板滑动连接,所述油分配器与加压油泵出口连接,所述加压油泵的进口与油箱连接,所述油箱的进口与冷油器连接,所述冷油器的进口与回油管连接,其特征在于:所述滑动夹板与固定板之间设置液压缸,所述液压缸的活塞杆输出端与滑动夹板固定连接,所述液压缸的缸底与固定板固定连接,所述定位板的左侧底座上垂直于定位板固定设置第三液压缸,所述第三液压缸的另一端连接油分配器,所述第三液压缸的活塞杆为中空,所述第三液压缸的活塞杆输出端与定位板固定连接,并且与滑动夹板与固定板之间的液压缸连通,所述第三液压缸的两侧分别设置平行的两密封套筒,所述密封套筒活塞杆输出端与定位板固定连接,所述密封套筒活塞杆均为中空,且与所述滑动夹板与固定板之间的液压缸回油管相连接,所述密封套筒活塞杆可以随着定位板前后移动产生的拉力或推力而自由进出套筒,所述密封套筒的另一端与回油管连通,所述滑动夹板与固定板之间的液压缸进油管和出油管上分别设置进油调节阀和出油调节阀。

2.根据权利要求1所述的一种金属毛坯切割定位机构,其特征在于:所述加工槽一侧为第一滑动槽,所述加工槽另一侧为第二滑动槽,所述第一滑动槽内设置与第一滑动槽平行的第一滑杆,所述第二滑动槽设置与第二滑动槽平行的第二滑杆,所述油分配器的左侧设置第一进油管,所述第一进油管竖直贯穿底座本体,所述第一进油管在底座的末端与第一滑杆内第一内嵌油管连接,所述第一内嵌油管末端与第一回油管连通,所述第一进油管上设置第三进油调节阀,所述油分配器的右侧设置第二进油管,所述第二进油管竖直贯穿底座本体,所述第二进油管在底座的末端与第二滑杆内第二内嵌油管连接,所述第二内嵌油管末端与第二回油管连通,所述第二进油管上设置第四进油调节阀。

3.根据权利要求2所述的一种金属毛坯切割定位机构,其特征在于:所述固定板、固定夹板的上部垂直设置第三滑杆,所述固定板、固定夹板与第三滑杆固定连接,所述固定板、固定夹板的下部垂直设置第四滑杆,所述固定板、固定夹板与第四滑杆固定连接,所述底座底部设置平行于底座的底座底部第一油管和底座底部第二油管,所述油分配器的左侧设置第三进油管,所述第三进油管连通底座底部第一油管和第四滑杆,所述底座底部第一油管和第四滑杆的另一端与第二回油管相连,所述第三进油管上设置第五进油调节阀,所述油分配器的右侧设置第四进油管,所述第四进油管连通底座底部第二油管和第三滑杆,所述第二油管和第三滑杆的另一端与第一回油管相连,所述第四进油管上设置第六进油调节阀。

4.根据权利要求2所述的一种金属毛坯切割定位机构,其特征在于:所述加压油泵的进口和出口之间设置连接加压油泵进口和出口的加压油泵回流管,所述加压油泵回流管上设置加压油泵回流调节阀。

5.根据权利要求1所述的一种金属毛坯切割定位机构,其特征在于:所述底座底部六个角设置固定块。
