专利号: 2024212290502
申请人: 扬州科悦新材料科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

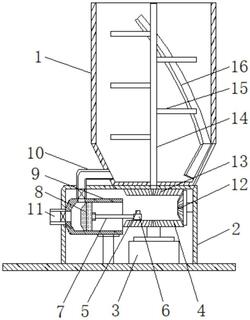

1.一种密封胶生产用供料机构,包括料筒(1),其特征在于:料筒(1)的下方设有壳体(2),料筒(1)的内部设有搅拌机构,壳体(2)的内底部安装有电机(3),电机(3)的输出端安装有下齿盘(4),下齿盘(4)的顶部竖直安装有竖杆(5),竖杆(5)的底端设有平移机构,壳体(2)内部的一端安装有缸体(9),缸体(9)的内部滑动安装有活塞(8),活塞(8)的外侧固定有拉杆(7),拉杆(7)远离活塞(8)的一端固定有矩形框(6),竖杆(5)从矩形框(6)的内部穿过,矩形框(6)的长度与下齿盘(4)顶部的直径相同,缸体(9)的顶端与料筒(1)之间设有进料管(10),缸体(9)远离下齿盘(4)的一端安装有排料管(11),进料管(10)与排料管(11)上皆安装有单向阀。

2.根据权利要求1所述的一种密封胶生产用供料机构,其特征在于:壳体(2)的底部设有底板,且底板的下方设有防滑垫。

3.根据权利要求1所述的一种密封胶生产用供料机构,其特征在于:搅拌机构包括搅拌轴(14)、搅拌杆(15)和旋转组件,搅拌轴(14)竖直转动安装在料筒(1)的内底部,搅拌轴(14)的底端延伸至壳体(2)的内部,且搅拌轴(14)的底端设有旋转组件,搅拌轴(14)顶部的外侧均匀安装有搅拌杆(15)。

4.根据权利要求3所述的一种密封胶生产用供料机构,其特征在于:搅拌轴(14)的外侧安装有刮板(16),刮板(16)的外侧与料筒(1)的内壁贴合。

5.根据权利要求4所述的一种密封胶生产用供料机构,其特征在于:旋转组件包括锥齿轮(12)和上齿盘(13),上齿盘(13)固定在搅拌轴(14)的底端,锥齿轮(12)转动安装在壳体(2)的内侧,锥齿轮(12)与上齿盘(13)、下齿盘(4)啮合。

6.根据权利要求1‑5中任意一项所述的一种密封胶生产用供料机构,其特征在于:平移机构包括条形槽(17)、滑块(18)和螺杆(19),条形槽(17)开设在下齿盘(4)的顶部,条形槽(17)的内部滑动安装有滑块(18),竖杆(5)固定在滑块(18)的顶部,条形槽(17)的两端之间转动安装有螺杆(19),螺杆(19)与滑块(18)螺纹连接。

7.根据权利要求6所述的一种密封胶生产用供料机构,其特征在于:螺杆(19)的端部固定安装有调节块(20),调节块(20)位于条形槽(17)的内部。
