专利号: 2024212274514
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

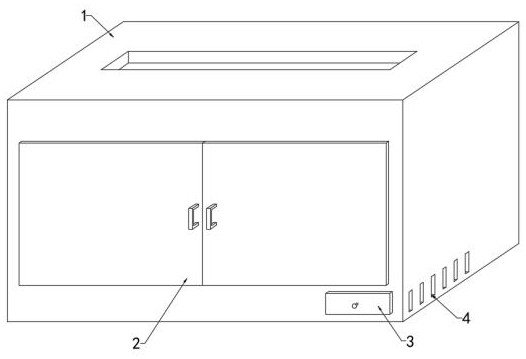

1.一种具有衣物除味消毒功能的智能衣柜,包括衣柜主体(1)、固定座(8),所述固定座(8)固定在衣柜主体(1)内部的一端;

其特征在于:所述固定座(8)的一端均匀活动连接有挡板(20),所述固定座(8)内部的一端固定有铰接座(25),且铰接座(25)的内部铰接有铰接板(27),所述铰接板(27)的内部开设有活动槽(26),所述铰接板(27)的一端固定有连接板(30),且连接板(30)的内侧连接有送风管(22),所述送风管(22)的内侧均匀设置有送风头(21),所述固定座(8)内部的底端固定有固定板(23),且固定板(23)的内侧转动连接有转动板(28),所述转动板(28)的内侧固定有转动柱(19),且转动柱(19)与活动槽(26)相连接,所述固定板(23)的一端设置有电机(24),且电机(24)的输出轴与转动板(28)相连接;

所述衣柜主体(1)内部顶端的两侧分别设置有第一送风室(17)和第二送风室(18),所述第一送风室(17)和第二送风室(18)的内部均通过支架(14)连接有风机(15),所述第一送风室(17)的底端连接有连通管(16),且连通管(16)的另一端与送风管(22)相连通,所述衣柜主体(1)一侧的底端均匀开设有排气槽(4),所述衣柜主体(1)内部的两端均设置有通气网(5),所述衣柜主体(1)的一端铰接有柜门(2),所述衣柜主体(1)靠近固定座(8)的一端均匀设置有紫外线灯(31)。

2.根据权利要求1所述的一种具有衣物除味消毒功能的智能衣柜,其特征在于:所述衣柜主体(1)内部的底端开设有除味腔(6),且除味腔(6)的内部活动连接有除味座(7),所述除味座(7)内部的两侧分别设置有活性炭吸附板(10)和香薰通气板(11)。

3.根据权利要求2所述的一种具有衣物除味消毒功能的智能衣柜,其特征在于:所述活性炭吸附板(10)的两端均固定有连接块(12),所述除味座(7)内部的两端均开设有连接槽(9),且连接槽(9)均与连接块(12)相连接。

4.根据权利要求2所述的一种具有衣物除味消毒功能的智能衣柜,其特征在于:所述除味腔(6)的内部连接有密封板(3),且密封板(3)的内侧设置有密封块(13)。

5.根据权利要求1所述的一种具有衣物除味消毒功能的智能衣柜,其特征在于:所述挡板(20)的内侧均匀固定有导向块(29),所述固定座(8)靠近挡板(20)一端的两侧均匀开设有与导向块(29)相匹配的导向槽。

6.根据权利要求5所述的一种具有衣物除味消毒功能的智能衣柜,其特征在于:所述导向块(29)的外侧设置有防滑纹路,所述导向块(29)的剖面设置呈梯形。

7.根据权利要求1所述的一种具有衣物除味消毒功能的智能衣柜,其特征在于:所述送风头(21)的剖面均设置呈喇叭状,所述送风头(21)在送风管(22)的一端呈等间距排列分布。
