专利号: 2024212260935
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

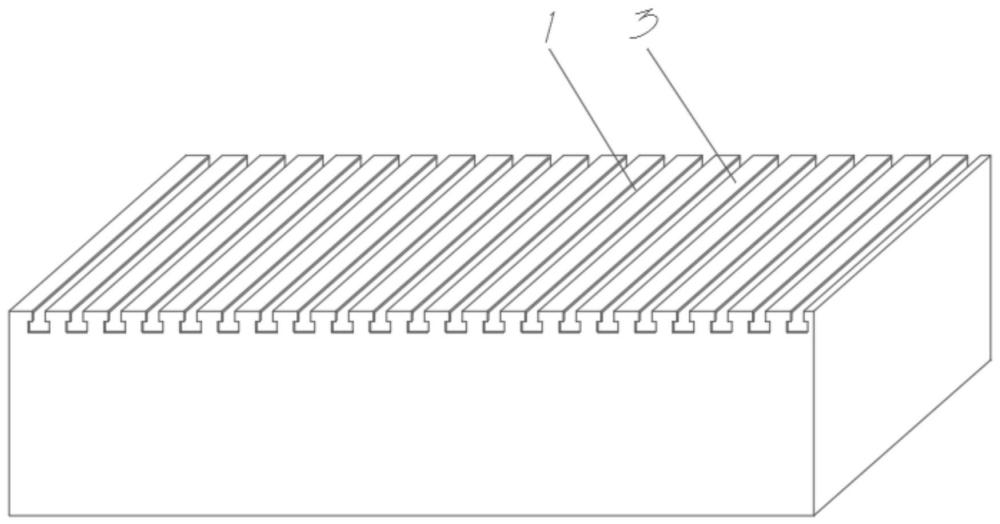

1.一种便于提高精度的机械制造用夹具,包括操作台(1)和压紧件,其特征在于:所述压紧件包括基座(2),所述操作台(1)和基座(2)内部均开设有滑槽(3),所述操作台(1)表面的滑槽(3)设置有多个,且相互平行设置,所述基座(2)顶部设置有支座(4),所述基座(2)和支座(4)一侧均安装有偏心固定结构,所述支座(4)另一侧安装有压紧臂(5),所述压紧臂(5)底端固定有传动轴(6),所述压紧臂(5)通过传动轴(6)和支座(4)之间转动连接,所述传动轴(6)轴身安装有棘轮机构,所述压紧臂(5)顶部转动连接有压块(7),所述压块(7)底部固定有防滑胶块(8)。

2.根据权利要求1所述的一种便于提高精度的机械制造用夹具,其特征在于:所述防滑胶块(8)呈半球形结构。

3.根据权利要求1所述的一种便于提高精度的机械制造用夹具,其特征在于:所述偏心固定结构包括拉杆(9)和穿孔(10),所述穿孔(10)分别开设于基座(2)和支座(4)内部,所述拉杆(9)杆身贯穿穿孔(10)和滑槽(3),所述拉杆(9)杆身顶端固定有连接轴(11),所述连接轴(11)轴身转动连接有偏心扳手(12),所述拉杆(9)底端固定有固定胶块(13)。

4.根据权利要求3所述的一种便于提高精度的机械制造用夹具,其特征在于:所述基座(2)和支座(4)位于偏心扳手(12)底部固定有垫片(14)。

5.根据权利要求1所述的一种便于提高精度的机械制造用夹具,其特征在于:所述棘轮机构包括棘轮本体(15),所述传动轴(6)固定于棘轮本体(15)的轴孔处,所述棘轮本体(15)一侧设置有棘爪(17),所述棘爪(17)和支座(4)之间转动连接。

6.根据权利要求5所述的一种便于提高精度的机械制造用夹具,其特征在于:所述棘爪(17)顶部一侧连接有拨片(18),所述拨片(18)和基座(2)夹缝处安装有弹簧片(16)。
