专利号: 2024212243573
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

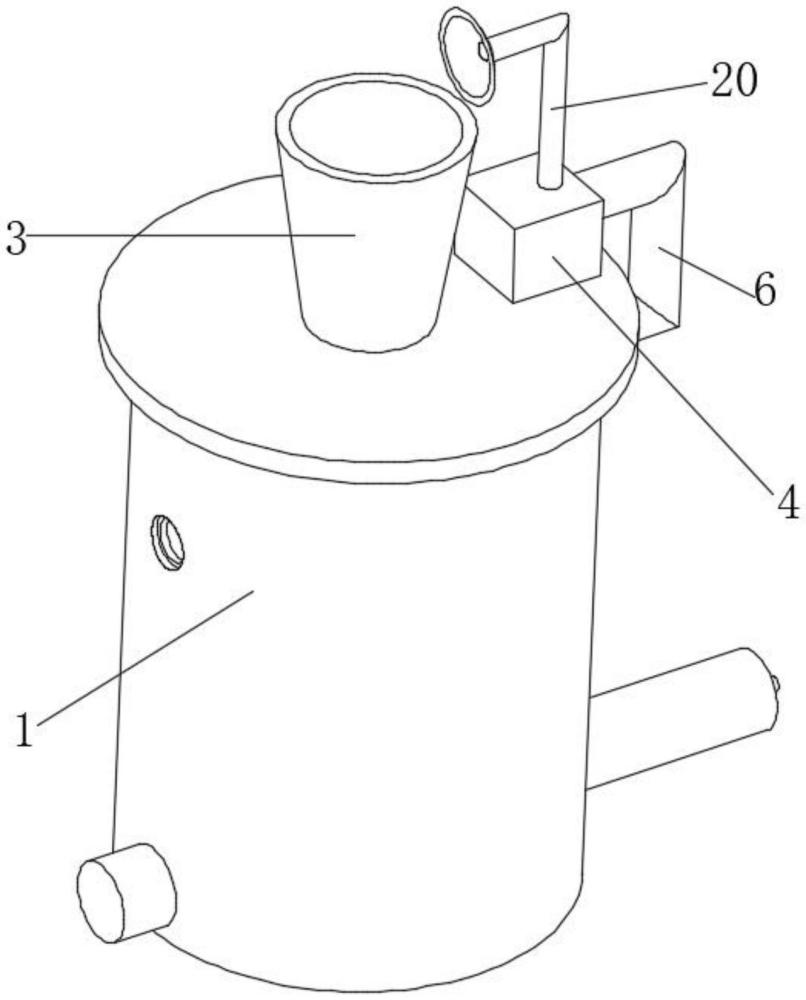

1.一种建筑水泥搅拌装置,包括搅拌罐(1),所述搅拌罐(1)的顶部固定连接有盖板,所述盖板的顶部开设有入料口(2),所述盖板的顶部固定连接有与入料口(2)相连通的入料斗(3),其特征在于,所述搅拌罐(1)的顶部设置有抽灰机构,所述搅拌罐(1)内设置有搅拌机构,所述搅拌罐(1)的一侧设置有排气机构;

所述抽灰机构包括与盖板的顶部之间固定连接的抽尘泵(4),所述搅拌罐(1)的一侧外壁开设有循环口(5),所述抽尘泵(4)的排气端与循环口(5)的内壁之间固定连接有同一个抽尘管(6),所述抽尘泵(4)的抽气端固定连接有输灰管(20),所述输灰管(20)的抽气端位于入料斗(3)的上方。

2.根据权利要求1所述的一种建筑水泥搅拌装置,其特征在于,所述搅拌罐(1)内设置有可转动的连接杆(8),所述连接杆(8)呈V形结构,所述连接杆(8)的拐角内壁朝下,所述循环口(5)的内壁呈倾斜设置,所述循环口(5)的内壁斜面较低端朝向搅拌罐(1)内。

3.根据权利要求1所述的一种建筑水泥搅拌装置,其特征在于,所述搅拌机构包括与搅拌罐(1)的内壁之间固定连接的连接杆(8),所述连接杆(8)的底部固定连接有连接电机(9),所述连接电机(9)的输出轴固定连接有连接轴(10),所述连接轴(10)的两侧顶部和底部均固定连接有连接板(11),所述连接轴(10)的顶部与导灰板(7)之间固定连接。

4.根据权利要求3所述的一种建筑水泥搅拌装置,其特征在于,所述连接轴(10)的表面固定连接有螺旋叶(12),所述螺旋叶(12)位于连接轴(10)中间位置。

5.根据权利要求1所述的一种建筑水泥搅拌装置,其特征在于,所述排气机构包括过滤网板(19),所述搅拌罐(1)的另一侧内壁开设有排气口(18),所述排气口(18)的内壁与过滤网板(19)之间固定连接。

6.根据权利要求1所述的一种建筑水泥搅拌装置,其特征在于,所述搅拌罐(1)的底部内壁开设有转动槽(13),所述搅拌罐(1)的一侧外壁开设有延伸至转动槽(13)内的转动口(14),所述转动口(14)内与转动槽(13)内之间设置有可转动的输送辊(15)。

7.根据权利要求6所述的一种建筑水泥搅拌装置,其特征在于,所述搅拌罐(1)的一侧外壁固定连接有转动电机(16),所述转动电机(16)的输出轴固定连接有转动轴(17),所述转动轴(17)与输送辊(15)之间固定连接。
