专利号: 2024212229364
申请人: 大连永生轴承制造有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

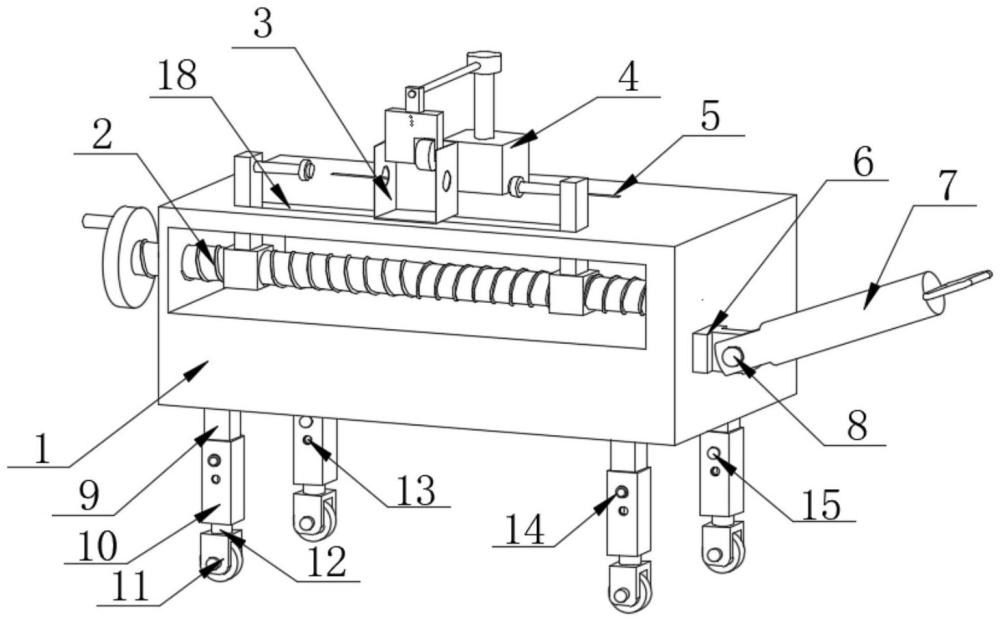

1.一种五金件用抛光装置,包括柜台(1),其特征在于:所述柜台(1)的顶部设有滑块槽(18),所述柜台(1)的内部设置有推动装置(2),所述推动装置(2)包括双向螺纹杆(208),所述双向螺纹杆(208)的一端穿过柜台(1)内的一侧,所述双向螺纹杆(208)的另一端镶嵌在柜台(1)内的一侧,所述双向螺纹杆(208)外的两端螺纹连接有传动块(203),所述传动块(203)的顶部固定连接有支撑块(204),所述支撑块(204)穿过滑块槽(18),所述支撑块(204)的顶部一侧固定连接有连接柱(205),所述连接柱(205)的一端固定连接有支撑座(206),所述支撑座(206)的一端固定连接有橡胶垫(207),所述双向螺纹杆(208)的固定连接有转盘(202),所述转盘(202)的一侧固定连接有摇杆(201);

所述柜台(1)的顶部设有抛光装置(4),所述抛光装置(4)包括底座(402),所述底座(402)的顶部外侧固定连接有支撑杆(403),所述支撑杆(403)的顶部设有连接轴(404),所述连接轴(404)的外侧设有横杆(405),所述横杆(405)的一端固定连接有连接块(407),所述横杆(405)穿过连接块(407),所述横杆(405)穿过连接块(407)的一端设有限位块(406),所述连接块(407)的底部外侧套接有支撑柱(412),所述支撑柱(412)的外侧设有若干个限位洞(409),所述限位洞(409)内设置有限位柱(408),所述限位柱(408)的一端嵌在连接块(407)内,所述支撑柱(412)的底部内设有连接杆(411),所述连接杆(411)的外侧一端套接有打磨轮(410),所述连接杆(411)的另一端设有电机(401)。

2.根据权利要求1所述的一种五金件用抛光装置,其特征在于:所述柜台(1)的底部四角设有增高柱(9),所述增高柱(9)的外侧套接有支撑腿(10),所述支撑腿(10)的外侧设有限位孔(13),所述限位孔(13)内设置有螺钉(15),所述螺钉(15)的一端嵌在增高柱(9)内,所述螺钉(15)的外侧设有螺母(14)。

3.根据权利要求1所述的一种五金件用抛光装置,其特征在于:所述柜台(1)外的一侧固定连接有连接座(6),所述连接座(6)的外侧套接有把手(7),所述连接座(6)与把手(7)之间设有销轴(8)。

4.根据权利要求2所述的一种五金件用抛光装置,其特征在于:所述支撑腿(10)的下方设置有万向轴(12),所述万向轴(12)的下方设置有滑轮(11)。

5.根据权利要求1所述的一种五金件用抛光装置,其特征在于:所述柜台(1)的顶部开设有滑槽(5),所述底座(402)的下方固定连接有凹块(17),所述凹块(17)设置在滑槽(5)内。

6.根据权利要求1所述的一种五金件用抛光装置,其特征在于:所述柜台(1)的顶部设有集灰盒(3),所述集灰盒(3)的两侧开设有滑孔(16)。
