专利号: 2024212203275
申请人: 泉州乔尊王厨卫科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

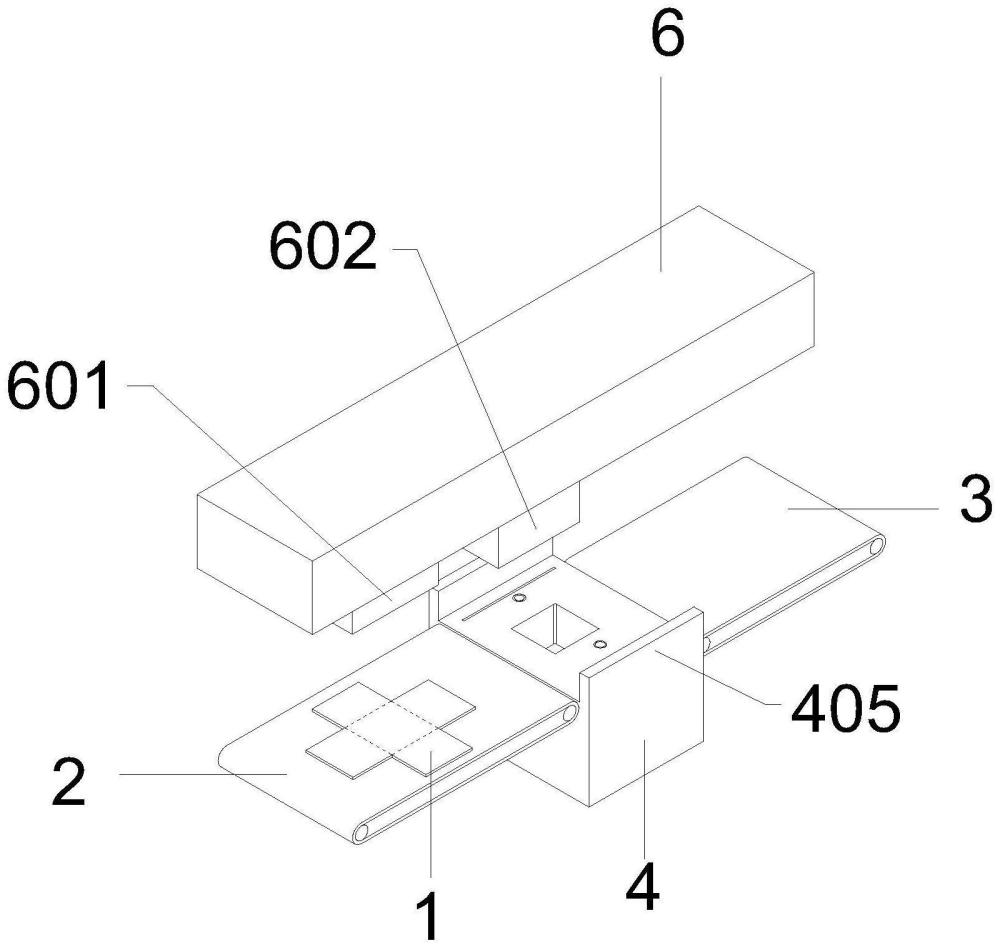

1.一种自动折成纸箱盒的设备,包括十字形纸板(1)以及对所述十字形纸板(1)进行输送的第一传送带(2),其特征在于:所述第一传送带(2)的输送端设有工作台(4),所述工作台(4)顶端中间设有定型槽(401),所述工作台(4)的顶端内部且位于所述定型槽(401)的两侧设有微型传送带(402),所述微型传送带(402)上设有锯齿条(403),所述定型槽(401)呈矩形设置,所述定型槽(401)四个拐角处均设有涂胶槽(404),所述工作台(4)顶端两侧设有侧板(405),所述工作台(4)内部且靠近所述涂胶槽(404)处设有涂胶机构(5),所述涂胶机构(5)包括电机(501)、丝杆(502)、移动环(503)、连接杆(504)以及涂胶头(505),所述工作台(4)内部靠近所述涂胶槽(404)处均设有丝杆(502),所述丝杆(502)的底端设有电机(501),所述丝杆(502)上设有移动环(503),相邻两个所述移动环(503)之间设有连接杆(504),所述移动环(503)靠近所述涂胶槽(404)处设有涂胶头(505)。

2.根据权利要求1所述的一种自动折成纸箱盒的设备,其特征在于:所述移动环(503)与所述丝杆(502)丝母连接。

3.根据权利要求1所述的一种自动折成纸箱盒的设备,其特征在于:所述定型槽(401)的槽口尺寸与所述十字形纸板(1)中间尺寸一致。

4.根据权利要求1所述的一种自动折成纸箱盒的设备,其特征在于:所述微型传送带(402)与所述工作台(4)顶端呈垂直设置。

5.根据权利要求1所述的一种自动折成纸箱盒的设备,其特征在于:所述第一传送带(2)以及所述工作台(4)的顶端设有顶板(6),所述顶板(6)底端靠近所述第一传送带(2)位置处设有第一伸缩缸(601),所述顶板(6)底端靠近所述定型槽(401)处设有第二伸缩缸(602),所述第一伸缩缸(601)以及所述第二伸缩缸(602)的执行端均连接设有压板(603)。

6.根据权利要求5所述的一种自动折成纸箱盒的设备,其特征在于:所述压板(603)呈镂空状矩形设置,所述压板(603)与所述定型槽(401)尺寸一致,所述工作台(4)远离所述第一传送带(2)的一端设有第二传送带(3)。
