专利号: 2024212156556
申请人: 平顶山市巨福工贸有限责任公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

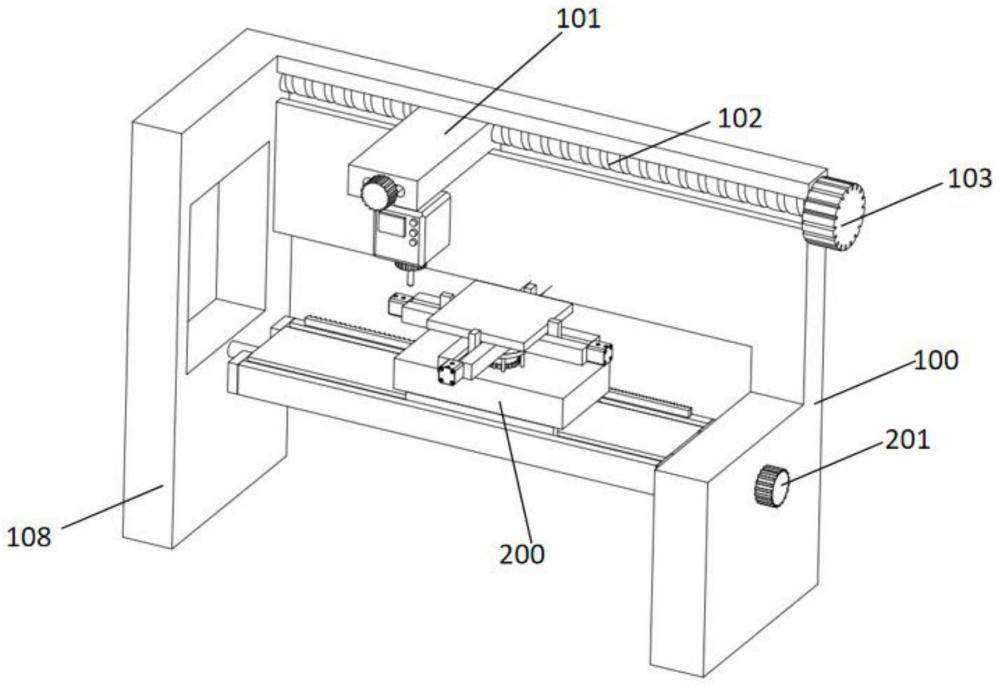

1.一种组装式掩护梁定位开孔器,其特征在于,包括:掩护梁定位开孔器机构(100)以及定位开孔组件(200),所述定位开孔组件(200)包含有定位移动台(204),所述定位移动台(204)的两侧端通过螺栓将支撑导柱(203)连接固定,所述支撑导柱(203)通过贯穿连接在工作架(108)的两侧端,所述定位移动台(204)的内部开设有移动凹槽(212),所述移动凹槽(212)的内部安装有滑动导柱(211),所述滑动导柱(211)通过贯穿连接在移动滑块(210)的内部,所述移动滑块(210)的上端通过螺栓将定位开孔台(209)连接固定,所述移动滑块(210)的一侧端通过螺栓将移动直齿(208)连接固定,所述移动直齿(208)一侧啮合有旋转齿轮(207),所述旋转齿轮(207)的下端通过螺栓将旋转轴(202)连接固定,所述旋转轴(202)的一端安装有伺服电机(205),所述伺服电机(205)通过螺栓连接在固定块(206)的下端,所述固定块(206)通过焊接连接在定位移动台(204)的一端,所述定位开孔台(209)设有固定组件(300)。

2.根据权利要求1所述的一种组装式掩护梁定位开孔器,其特征在于,所述定位开孔台(209)的内部开设有通孔,所述定位开孔台(209)的内部安装有旋转电机(308),所述旋转电机(308)的上端安装有转动轴(305),所述转动轴(305)的上端通过螺栓连接在旋转盘(304)的下端,所述旋转盘(304)的上端通过螺栓将固定移动架(303)连接固定。

3.根据权利要求2所述的一种组装式掩护梁定位开孔器,其特征在于,所述旋转盘(304)的下端支撑接触有支撑盘(306),所述支撑盘(306)通过贯穿有转动轴(305),所述旋转盘(304)的下端通过固定栓(307)将定位开孔台(209)连接固定。

4.根据权利要求2所述的一种组装式掩护梁定位开孔器,其特征在于,所述固定移动架(303)的一端通过螺栓将推动气缸(301)连接固定,所述推动气缸(301)的一端安装有移动导柱(309),所述移动导柱(309)的一端通过螺栓将夹紧块(310)连接固定,所述夹紧块(310)设置在固定移动架(303)的内部,所述固定移动架(303)的内部开设有移动槽(311)。

5.根据权利要求1所述的一种组装式掩护梁定位开孔器,其特征在于,所述工作架(108)的上端内部开设有通孔,所述工作架(108)的通孔安装有横向丝杆(102),所述横向丝杆(102)通过贯穿连接在横向移动块(101)的内部,所述横向丝杆(102)的一端安装有第一电机(103),所述第一电机(103)通过螺栓连接在工作架(108)的一端。

6.根据权利要求5所述的一种组装式掩护梁定位开孔器,其特征在于,所述横向移动块(101)的内部开设通孔,所述横向移动块(101)的内部安装有竖向移动块(105),所述竖向移动块(105)的内部通过贯穿连接有竖向丝杆(104),所述竖向丝杆(104)的一端安装有第二电机(106),所述竖向移动块(105)的下端安装有开孔机(107)。
