专利号: 2024212144972
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

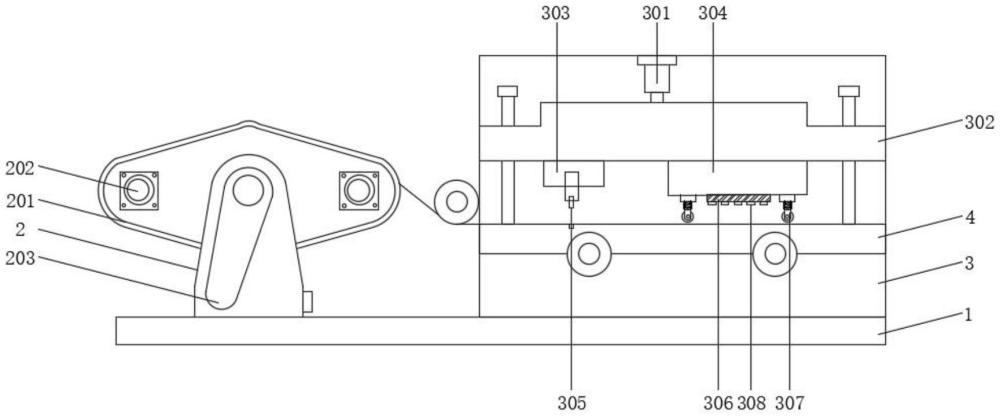

1.一种包装品自动覆膜装置,其特征在于:包括工作台(1)、转臂安装座(2)、自动覆膜柜(3),所述工作台(1)上设有转臂安装座(2)、自动覆膜柜(3),所述转臂安装座(2)上设有换位旋转臂转动(201),所述换位旋转臂转动(201)上对称安装有收卷辊组件(202),所述转臂安装座(2)的一侧设有驱动机构(203),所述驱动机构(203)包括转动轴(204)、定位螺栓一(205)、第一圆齿轮(206)、第二圆齿轮(207)、异型桩(208)、主齿轮(209)、定位螺栓二(210)、设有固定架的半圆齿轮(211),所述自动覆膜柜(3)内设有第一驱动气缸(301)、第一驱动架(302)、第一升降台(303)、第二升降台(304),所述第一驱动气缸(301)伸缩杆与第一驱动架(302)相连,所述第一驱动架(302)下方分别设有第一升降台(303)、第二升降台(304),所述第一升降台(303)上设有切割刀(305),所述第二升降台(304)下方安装有热风机(306)、且在热风机(306)两侧设有伸缩压架(307),所述伸缩压架(307)上设有缓冲弹簧(309),所述自动覆膜柜(3)内设有传送装置(4)。

2.根据权利要求1所述的一种包装品自动覆膜装置,其特征在于:所述转动轴(204)上从前至后依次设有定位螺栓一(205)、第一圆齿轮(206)、异型桩(208)、半圆齿轮(211),所述异型桩(208)一端设有第二圆齿轮(207),且另一端设有主齿轮(209),所述主齿轮(209)通过齿条啮合与半圆齿轮(211)传动。

3.根据权利要求1所述的一种包装品自动覆膜装置,其特征在于:所述热风机(306)底部设有聚风板(308)。

4.根据权利要求1所述的一种包装品自动覆膜装置,其特征在于:所述传送装置(4)上设有与切割刀(305)相匹配的刀槽。

5.根据权利要求1所述的一种包装品自动覆膜装置,其特征在于:所述工作台(1)设有转臂安装座(2)、自动覆膜柜(3),且转臂安装座(2)设于自动覆膜柜(3)左侧。

6.根据权利要求2所述的一种包装品自动覆膜装置,其特征在于:所述驱动机构(203)用于控制换位旋转臂转动(201)180度。
