专利号: 2024212142939
申请人: 安徽百珩建设工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

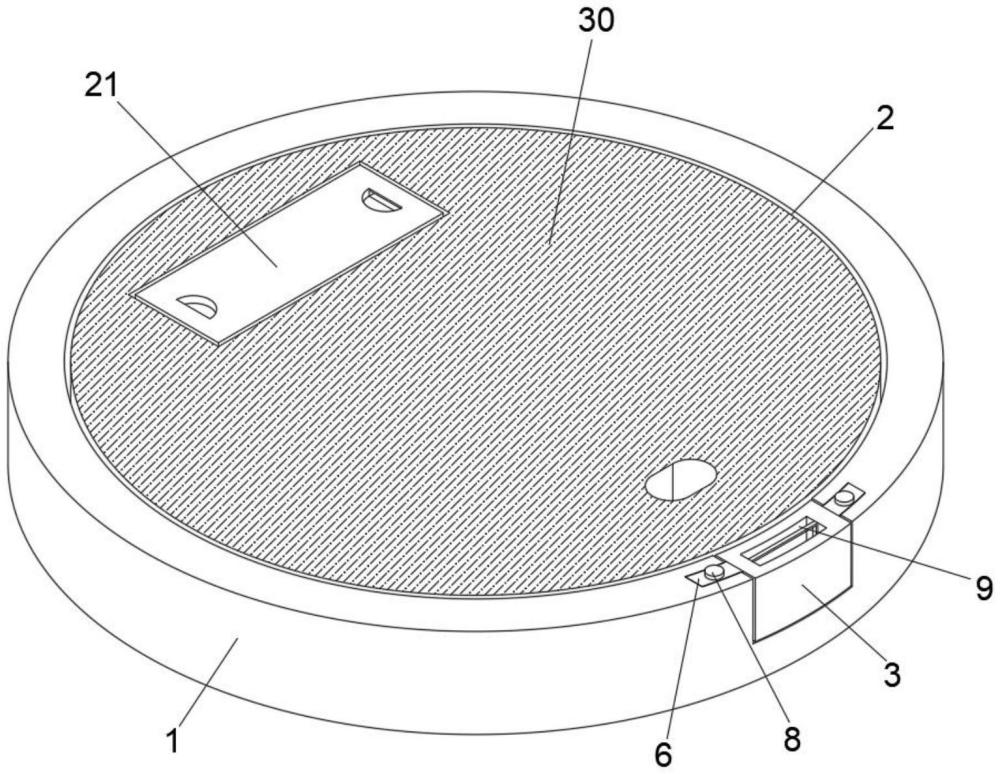

1.一种市政建设用组合式井盖,其特征在于,包括:

安装环(1),所述安装环(1)的内圆壁面活动套接有井盖本体(2);

拆卸组件,设置在所述安装环(1)的外圆壁面,用于对所述井盖本体(2)进行拆卸,所述拆卸组件包括:辅助孔(3),所述辅助孔(3)开设在所述安装环(1)的外圆壁面,所述辅助孔(3)的内部两侧分别开设有卡接槽(5),所述辅助孔(3)的内部活动套接有挡块(4),所述挡块(4)的两侧分别固定安装有限制块(6),所述限制块(6)与所述卡接槽(5)活动套接,所述限制块(6)的顶面开设有固定孔(7),所述固定孔(7)的内圆壁面活动套接有固定柱(8),所述固定柱(8)的外圆壁面开设有螺纹,所述卡接槽(5)的内部底面开设有螺纹槽(11),所述固定柱(8)与所述螺纹槽(11)螺纹连接,所述挡块(4)的顶面开设有预留槽(9),所述预留槽(9)的内部固定安装有移动柱(10),所述安装环(1)的内圆壁面固定套接有固定环(12),所述固定环(12)的顶面开设有拆卸槽(13),所述辅助孔(3)与所述拆卸槽(13)的位置相对应。

2.根据权利要求1所述的一种市政建设用组合式井盖,其特征在于:所述固定环(12)的内圆壁面活动套接有防护网(14)。

3.根据权利要求2所述的一种市政建设用组合式井盖,其特征在于:所述固定环(12)的顶面开设有两个卡槽(15),所述防护网(14)的外圆壁面固定安装有两个卡块(16),所述卡块(16)与所述卡槽(15)活动套接。

4.根据权利要求1所述的一种市政建设用组合式井盖,其特征在于:所述井盖本体(2)的顶面开设有放置槽(17),所述放置槽(17)的内部活动套接有把手(19),所述放置槽(17)的内部两侧分别开设有转动槽(18),所述把手(19)的两侧分别固定安装有转动柱(20),所述转动柱(20)与所述转动槽(18)活动套接。

5.根据权利要求4所述的一种市政建设用组合式井盖,其特征在于:所述放置槽(17)的内部活动套接有挡板(21),所述放置槽(17)的内部两侧分别开设有限制槽(22),所述挡板(21)的两侧分别开设有安装槽(23),所述安装槽(23)的内部一侧固定安装有两个弹簧(25),所述安装槽(23)的内部活动套接有固定块(24),所述固定块(24)与所述弹簧(25)固定安装,所述固定块(24)的顶面固定安装有滑块(27),所述挡板(21)的顶面开设有两个操作孔(26),所述操作孔(26)与所述滑块(27)活动套接,所述固定块(24)与所述限制槽(22)活动套接。

6.根据权利要求5所述的一种市政建设用组合式井盖,其特征在于:所述挡板(21)的顶面开设有两个连接槽(28),所述连接槽(28)的内部一侧开设有提拉槽(29)。

7.根据权利要求1所述的一种市政建设用组合式井盖,其特征在于:所述井盖本体(2)和所述安装环(1)的表面分别涂有防锈涂料。
