专利号: 2024212132335
申请人: 杭州天辰建筑安装工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

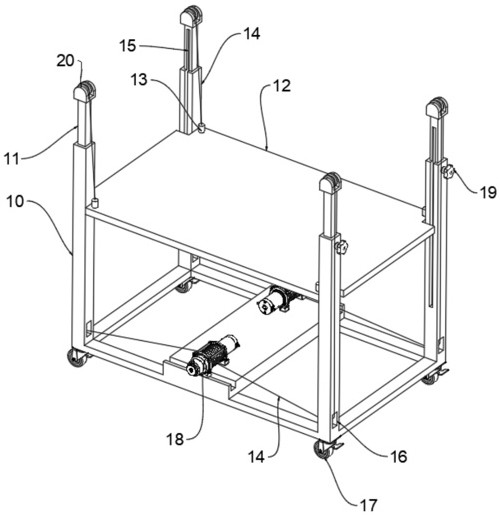

1.一种建筑装修爬架,其特征在于:包括一个主爬架(10)以及伸缩插装在所述主爬架(10)内的延长立架(11),所述延长立架(11)的顶端转动设有导向顶轮(20),所述主爬架(10)的底端转动设有导向底轮(16),在所述主爬架(10)内设有牵引着钢缆(14)的卷扬机(18),所述卷扬机(18)绕过所述导向底轮(16)和所述导向顶轮(20)后与连接头(13)连接,所述连接头(13)与浮动爬架(12)螺纹连接,这样方便对所述浮动爬架(12)进行吊装组装和拆卸,所述主爬架(10)上连接设有用于紧固所述延长立架(11)高度位置的调节锁定器(19)。

2.根据权利要求1所述的一种建筑装修爬架,其特征在于:在所述主爬架(10)和所述延长立架(11)上设有相互连贯的导向限位槽(15),而在所述浮动爬架(12)的侧边固定设有插入所述导向限位槽(15)内的导向块,所述导向块用于限制所述浮动爬架(12)的横向位移有效的提高所述浮动爬架(12)的稳定性。

3.根据权利要求2所述的一种建筑装修爬架,其特征在于:所述导向限位槽(15)的低端位置高于所述卷扬机(18),这样当所述浮动爬架(12)移动到最低端时也不会与所述卷扬机(18)接触保证所述卷扬机(18)的安全。

4.根据权利要求1‑3任意一项所述的一种建筑装修爬架,其特征在于:所述导向顶轮(20)和所述导向底轮(16)为钢制。

5.根据权利要求4所述的一种建筑装修爬架,其特征在于:所述调节锁定器(19)为锁定插销,在所述延长立架(11)上间隔设有供所述调节锁定器(19)插装的销孔,调整所述延长立架(11)的高度后将所述调节锁定器(19)插装到指定的销孔后实现固定。

6.根据权利要求4所述的一种建筑装修爬架,其特征在于:所述调节锁定器(19)与所述主爬架(10)螺纹连接通过螺旋夹紧力抵住所述延长立架(11)实现对所述延长立架(11)的固定。

7.根据权利要求5或6所述的一种建筑装修爬架,其特征在于:所述卷扬机(18)由有线或无线的遥控器控制。

8.根据权利要求7所述的一种建筑装修爬架,其特征在于:在所述主爬架(10)的下端四角位置设有带有脚刹的万向轮(17),其能在解除脚刹时方便的移动本装置,在施加脚刹时牢固的设定位置。
