专利号: 2024212130537
申请人: 烟台维沃重工机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

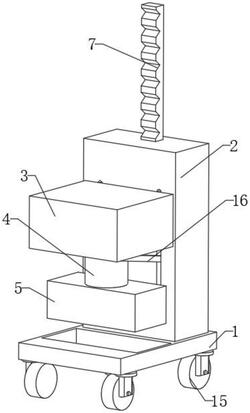

1.一种建筑工程冲击压实用的振动夯,包括底座(1),其特征在于:所述底座(1)的上表面固定安装有盒体(2),盒体(2)的一侧设置有壳体(3),壳体(3)的底部插设有冲击杆(4),冲击杆(4)的底部固定安装有冲击块(5);

所述盒体(2)的内部滑动连接有滑动板(6),滑动板(6)上固定安装有齿条(7),盒体(2)内壁的一侧固定安装有伸缩杆(8),伸缩杆(8)的一端固定安装有电机(9),电机(9)的输出轴固定安装有与齿条(7)啮合的齿轮(10),滑动板(6)的一侧固定安装有滑杆(11),滑杆(11)的一端贯穿盒体(2)并延伸至盒体(2)的外部与壳体(3)的一侧固定连接;

所述壳体(3)的内顶壁固定安装有振动机(12),振动机(12)的底部通过移动板(13)固定连接,移动板(13)的底部与冲击杆(4)位于壳体(3)内部的一端固定连接。

2.根据权利要求1所述的一种建筑工程冲击压实用的振动夯,其特征在于:所述滑动板(6)上插设有限位杆(14),限位杆(14)的底部与盒体(2)的内底壁固定连接,滑动板(6)上开设有供限位杆(14)通过的圆孔,且圆孔的内壁与限位杆(14)的表面滑动连接。

3.根据权利要求1所述的一种建筑工程冲击压实用的振动夯,其特征在于:所述底座(1)底部的四角均通过轴承转动连接有支架,支架的内部通过转轴转动连接有滚轮(15),滚轮(15)的表面开设有防滑纹。

4.根据权利要求1所述的一种建筑工程冲击压实用的振动夯,其特征在于:所述盒体(2)的一侧开设有供滑杆(11)通过的杆槽,且杆槽的内壁与滑杆(11)的表面滑动连接。

5.根据权利要求1所述的一种建筑工程冲击压实用的振动夯,其特征在于:所述滑动板(6)的底部固定安装有斜杆(16),斜杆(16)的一端贯穿盒体(2)的一侧并延伸至盒体(2)的外部与壳体(3)的底部固定连接,斜杆(16)位于盒体(2)上开设的杆槽内部。

6.根据权利要求1所述的一种建筑工程冲击压实用的振动夯,其特征在于:所述壳体(3)的底部开设有供冲击杆(4)通过的冲孔,且冲孔的内壁与冲击杆(4)的表面滑动连接。

7.根据权利要求1所述的一种建筑工程冲击压实用的振动夯,其特征在于:所述盒体(2)内壁的一侧固定安装有卡块(17),卡块(17)的一侧开设有卡槽,齿条(7)的一侧位于卡槽的内部,卡槽的内壁通过转轴转动连接有转辊(18),卡槽内壁的两侧均镶嵌有钢珠(19),钢珠(19)的表面与齿条(7)的一侧滚动连接,滑动板(6)上开设有供卡块(17)通过的滑口,滑口的内壁与卡块(17)的表面滑动连接。
