专利号: 2024212029052
申请人: 苏州新通精密机械科技股份有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

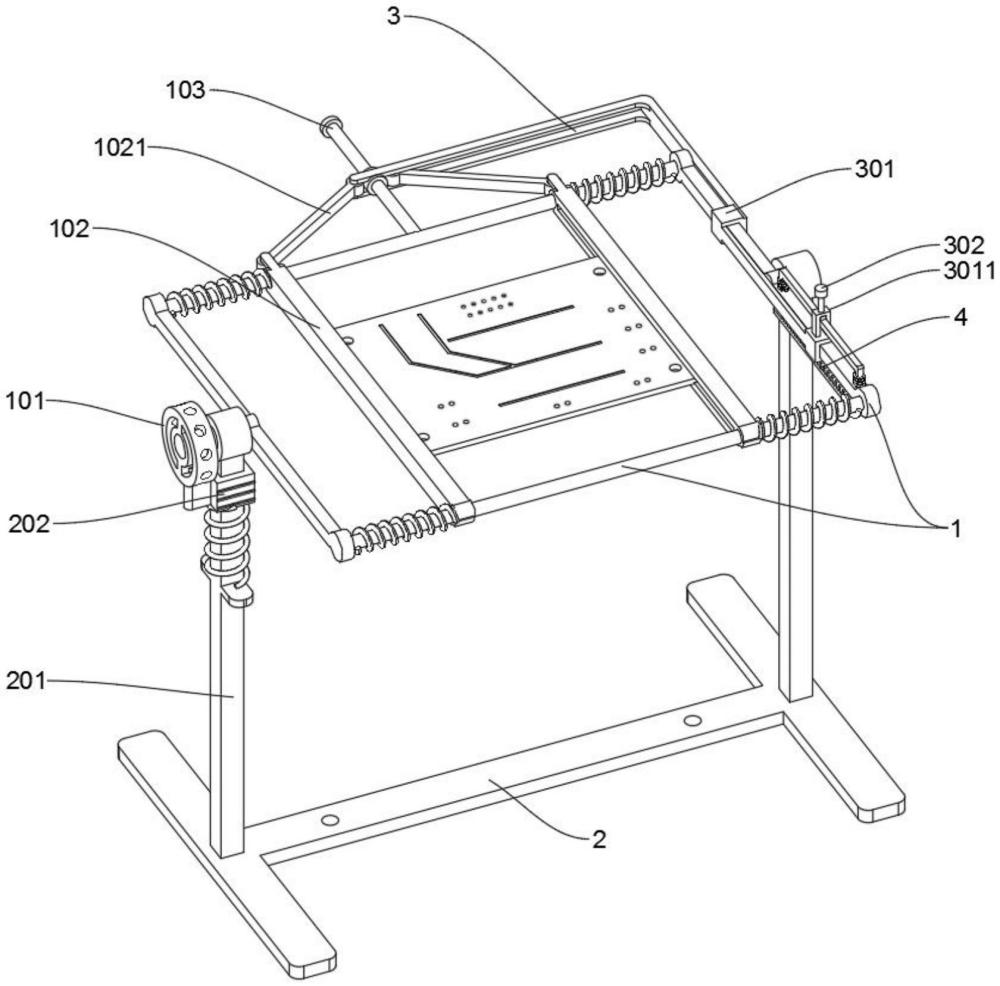

1.一种可调节水平度的翻转机构,包括:支撑框架(1)和工字底座(2),所述支撑框架(1)整体由左右两处纵撑侧杆和前后两处横向定位轴对称焊接组成;

其特征在于,所述横向定位轴上呈左右对称通过弹簧顶推滑动安装有两处纵向布置的条形夹板(102),两处条形夹板(102)用于夹紧固定待加工的线路板;前侧所述横向定位轴的中间位置焊接有向后支撑的定位短轴(103);两处所述条形夹板(102)的后端对称转动连接有两处连杆(1021);

右侧所述纵撑侧杆上滑动安装有L状驱动杆(3),L状驱动杆(3)横撑杆段的首端部分与定位短轴(103)滑动配合,且两处连杆(1021)的首端与L状驱动杆(3)横撑杆段的首端部分转动连接在一起;

所述L状驱动杆(3)的纵撑杆段上呈前后间隔焊接有两处滑套(301),滑套(301)与右侧的纵撑侧杆滑动配合,前侧滑套(301)的底部焊接有插块(3012);右侧所述纵撑侧杆上通过弹簧顶推滑动安装有纵向布置的定位齿条(4),插块(3012)与定位齿条(4)插接配合用于辅助定位两处条形夹板(102)。

2.根据权利要求1所述的一种可调节水平度的翻转机构,其特征在于,所述L状驱动杆(3)横撑杆段的首端焊接有定位套(303),定位套(303)与定位短轴(103)滑动配合;

两处所述条形夹板(102)互相相对的一侧均开设有一处长条卡槽(1022),线路板的两端对应与两处长条卡槽(1022)插接配合。

3.根据权利要求1所述的一种可调节水平度的翻转机构,其特征在于,所述定位齿条(4)的顶端焊接有凵状滑框(401),凵状滑框(401)与右侧纵撑侧杆的前端部分贯穿滑动配合;

用于对所述定位齿条(4)顶推安装的弹压缩套装于凵状滑框(401)的竖撑部分上。

4.根据权利要求1所述的一种可调节水平度的翻转机构,其特征在于,前侧所述滑套(301)的顶端焊接有冂状竖撑框(3011),冂状竖撑框(3011)上贯穿滑动安装有竖向滑移的推轴(302),推轴(302)的底端部分与凵状滑框(401)抵靠接触;

所述推轴(302)的底端焊接有矩形推块,矩形推块的底面与凵状滑框(401)的顶端抵靠接触。

5.根据权利要求1所述的一种可调节水平度的翻转机构,其特征在于,左右两处所述纵撑侧杆的中间位置对称焊接有两处转轴,其中左侧转轴的首端固定套装有定位轮(101),定位轮(101)的圆周轮圈上环绕贯穿开设有一圈定位孔。

6.根据权利要求5所述的一种可调节水平度的翻转机构,其特征在于,所述工字底座(2)的左右两端对称焊接有两处竖立支撑杆(201),两处转轴对应与两处竖立支撑杆(201)的顶端贯穿转动配合。

7.根据权利要求6所述的一种可调节水平度的翻转机构,其特征在于,左侧所述竖立支撑杆(201)的顶端部分通过弹簧顶推滑动安装有插接定位件(202),插接定位件(202)整体由方形杆套和L状插杆共同焊接组成,其中L状插杆与定位孔插接配合。
