专利号: 2024211938791
申请人: 瓦房店市广通机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种便于安装的排污阀门,包括第一固定环(1),其特征在于:所述第一固定环(1)一侧固定连接有连接杆(2),所述连接杆(2)远离第一固定环(1)的一端安装有第二固定环(4),所述第一固定环(1)一侧设置有伸缩弹簧(3),所述伸缩弹簧(3)一端安装有活动环(5),所述活动环(5)与连接杆(2)活动连接,所述活动环(5)外弧面开设有凹槽(6),所述凹槽(6)内安装有活动轮(7),所述活动环(5)内部固定连接有支撑柱(8);

所述支撑柱(8)内壁安装有双向电机(9),所述双向电机(9)一端通过传输轴设置有第一连杆(10),所述第一连杆(10)一端固定连接有螺旋桨(11),所述双向电机(9)远离第一连杆(10)的一端安装有第二连杆(12),所述第二连杆(12)外弧面固定连接有粉碎棒(13),所述第二连杆(12)外弧面安装有粉碎刀片(14)。

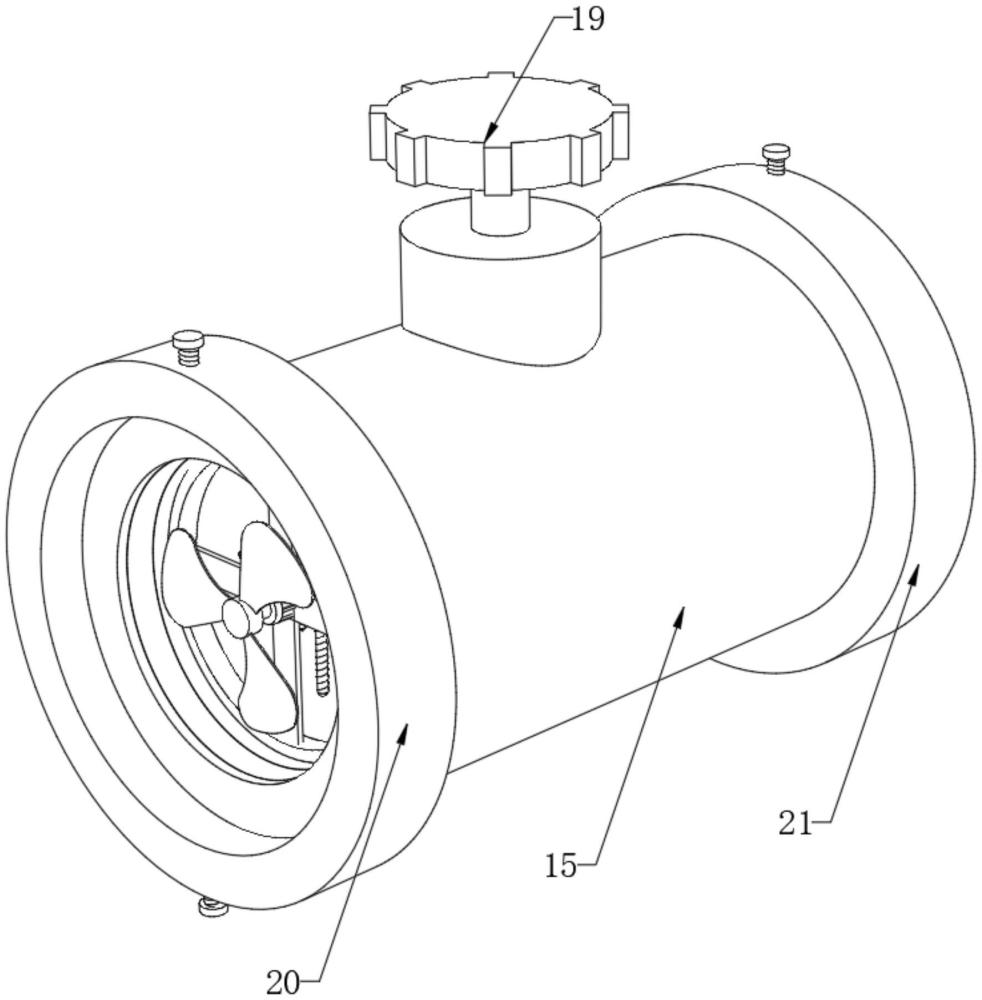

2.根据权利要求1所述的一种便于安装的排污阀门,其特征在于:所述第一固定环(1)外弧面固定连接有阀门主体(15),所述阀门主体(15)内壁安装有密封座(16)。

3.根据权利要求2所述的一种便于安装的排污阀门,其特征在于:所述密封座(16)上设置有阀板(17),所述阀板(17)上固定连接有阀杆(18),所述阀杆(18)与阀门主体(15)螺纹连接,所述阀杆(18)远离阀板(17)的一端安装有手轮(19)。

4.根据权利要求2所述的一种便于安装的排污阀门,其特征在于:所述阀门主体(15)一侧固定连接有输入端(20),所述阀门主体(15)远离输入端(20)的一侧设置有输出端(21)。

5.根据权利要求4所述的一种便于安装的排污阀门,其特征在于:所述输入端(20)一侧固定连接有密封环(22),所述输入端(20)上螺纹连接有螺纹杆(23),所述螺纹杆(23)的数量为四个并呈矩形阵列分布。

6.根据权利要求5所述的一种便于安装的排污阀门,其特征在于:所述螺纹杆(23)上固定连接有转扭(24),所述螺纹杆(23)下安装有夹持板(25)。
